[스마트공장사용설명서-3D 역설계 3편] 3D 역설계 전용 소프트웨어가 가져야 하는 필수 기능

URL복사

역설계는 설계 데이터가 없는 실물의 형상을 3D 스캔 장비로 측정하고 디지털화된 형상 정보를 기반으로 CAD에서 사용 가능한 3D 모델링 데이터를 생성하는 기술이다. 리버스 엔지니어링(Revers Engineering) 이라고도 한다.

결국, 역설계를 하는 가장 큰 이유는 도면이 없기 때문인데, 3D 측정 데이터를 이용해 정밀한 형상 재현에 적합한 데이터를 생성하는 모델링 기술이 역설계의 가장 핵심적인 기술이라고 보면 된다.

본지는 3D시스템즈 이지훈 본부장과 함께 쉽게 이해하는 3D 역설계 살펴보고자 한다. 3D 역설계 3편에서는 3D 역설계 전용 소프트웨어가 가져야 하는 필수 기능들을 살펴본다. 이를 통해 3D 역설계 전용 소프트웨어의 사용 노하우 or 팁을 전달하고자 한다.

Q. 역설계 기술을 설명해주시면서 역설계 기술이 결국에는 3D 스캐너와 소프트웨어의 결합이라고 말씀해 주셨는데 3D 스캐너도 중요하지만 소프트웨어도 중요하잖아요? (역설계) 전용 소프트웨어 필수적인 기능들이 있을텐데요.

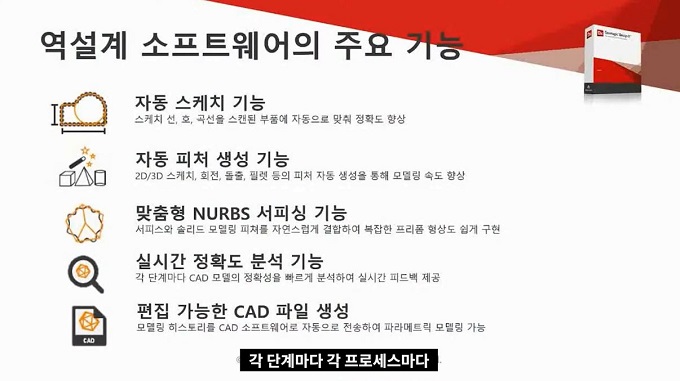

⇒ 네 맞습니다. 역설계 소프트웨어는 무수히 많은 기능을 가지고 있지만 대표적으로 보유하고, 지원해줘야 되는 기능들 다섯 가지를 제가 꼽아봤습니다.

첫 번째로는 역설계 데이터는 데이터를 기반으로 하기 때문에 스캔데이터 위에 다시 하나의 CAD 데이터를 생성하는 것입니다.
스케치를 그리고 그 스케치를 기반으로 해서 CAD 데이터를 생성을 하는데 스케치를 제가 만약에 수동으로 다 그리고 있다고 하면 이것은 시간단축이나 비용 절감 효과를 볼 수가 없습니다. 따라서 가장 중요한 부분은 첫 번째가 자동 스케치 기능을 지원을 해야 됩니다.

자동 스케치 기능을 지원한다는 것은 제가 스캔 데이타만 보고 원하는 부분들을 선택을 했을 때 그 형상정보를 참조해서 소프트웨어가 자동으로 스케치를 만들어 줄 수 있어야 합니다.

그리고 자동 피처 생성기능이라는 것은 CAD 소프트웨어에서 일반적으로 많이 사용되고 있는 기능들이 회전, 돌출, 플래시 등의 기능들을 많이 사용하는데 그러한 기능들은 주로 특정영상 정보를 가지고 있기 때문에 자동으로 생성해 줄 수가 있습니다.
그래서 자동으로 피처를 생성하는 기능들은 결국에는 모델링 속도로 향상하는 부분에 가장 큰 기여를 할 수가 있습니다.

세 번째는 일반적으로 모델링을 하는 과정에서 보면 서피스모델링 하는 경우도 있고, 솔리드모델링을 하는 경우도 있고 두 개의 형상이 복합적으로 작용한 경우도 있습니다. 그래서 맞춤형 NURBS 서피스 기능이 제공되어야 복잡한 현상들도 쉽게 구현을 할 수가 있습니다.

네번째로는 우리가 스케치 단계에서부터 피처를 생성하고 면을 서피스를 만들고 솔리드를 만드는 무수히 많은 과정들을 지나오는데 이 과정들이 마지막 최종단계에서 내가 잘 만들었는지를 검사를 한다면 이전에 작업했던 과정들을 다 다시 한번 검토를 해야 됩니다.

그런데 실시간 정확도 분석 기능이 있을 경우에는 각 단계마다 각 프로세스마다 실제의 스캔 데이터와 모델 데이터의 편차가 어떻게 나는지 실시간으로 피드백을 확인할 수가 있습니다.

마지막으로는 역설계 소프트웨어도 제품 혁신과 제품 생산을 위한 기술이라고 볼 수 있습니다. 그러면 가공기술로 넘어가야 되는데 가공기술로 넘어갈 수 있는 CAD 데이터를 생성을 해 주고 그 CAD 데이터가 CAD 소프트웨어로 갔을 때 편집 가능한 데이터이어야 합니다.

역설계 기술로 최대한의 효과를 거두기 위해서는 3D 스캐닝 아니라 역설계 소프트웨어를 어떤 것을 쓰느냐 어떤 기능을 가지고 있는 역설계 소프트웨어를 사용하느냐도 상당히 중요할 것 같습니다.

[스마트공장사용설명서-3D 역설계 4편]에서는 Geomagic Design-X의 차별화 포인트와 기업들이 3D 역설계 기술을 적용할 때 꼭 확인해야 할 사항들을 짚어본다.
