이더넷-APL은 PROCESS 계장표준으로 세계 전문 표준개발기구 4곳과 12개의 국제 자동화 메이커에서 합의하여 IEC/IEEE 등의 국제표준기관에서 공인된 새로 나온 신기술이므로, 자세한 설명과 해설이 필요하고 이 기술의 핵심 요체를 설명하는데 자세한 안내가 필요하므로 ‘이더넷-APL 길라잡이’라는 이름을 붙여 내용을 안내 하고자 작명을 했다.

지난 호에서는 서지 보호와 최소 APL 케이블 거리에 관해서 논의 했다. 이번 글에서는 APL 케이블 라우팅 권장 사항을 도표에 나열하는 방식으로 구체 적으로 설명을 하려고 한다. 도표의 연속이므로 다소 지루 한 감은 없지 않으나 구체적 통신망 처리 방법이므로 APL에서 놓칠 수 없는 주요사항 중 하나다.

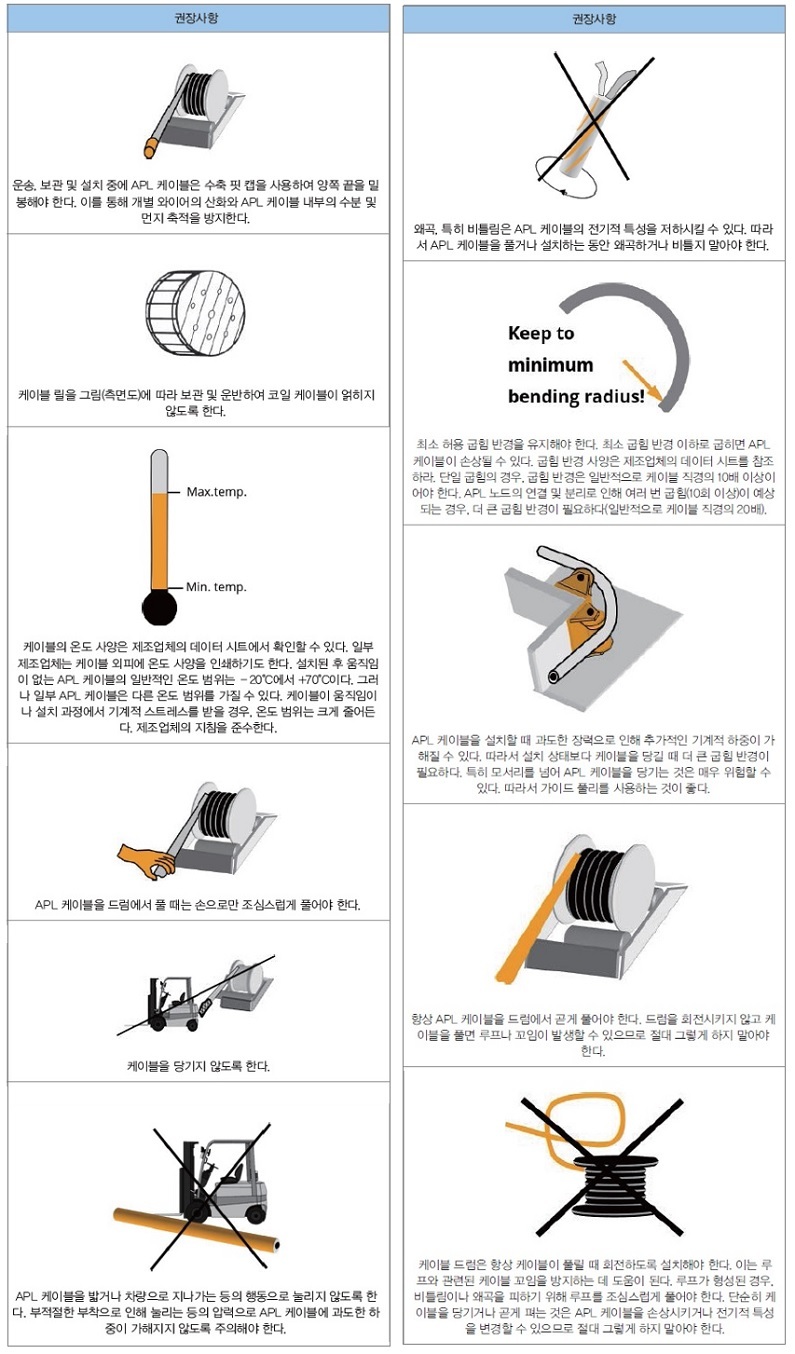

케이블 라우팅 권장사항

아래 그림에 제시된 케이블 라우팅 권장사항을 준수 바란다.

케이블 매설 작업 지침

케이블 매설 공정은 아래 그림의 권장 사항을 준수한다.

APL 케이블의 기계적 보호

APL 케이블의 기계적 보호를 보장하기 위해 아래 그림의 권장사항을 준수한다.
