소형 컨트롤러 PNOZmulti용 정품 안전 회로 구성 도구

PNOZmulti Configurator를 사용해 PC에서 손쉽게 안전 회로를 생성할 수 있다. 이 구성 도구는 필츠 소형 컨트롤러의 프로젝트 설계, 구성, 문서화 및 시운전 관련 지원을 제공한다.

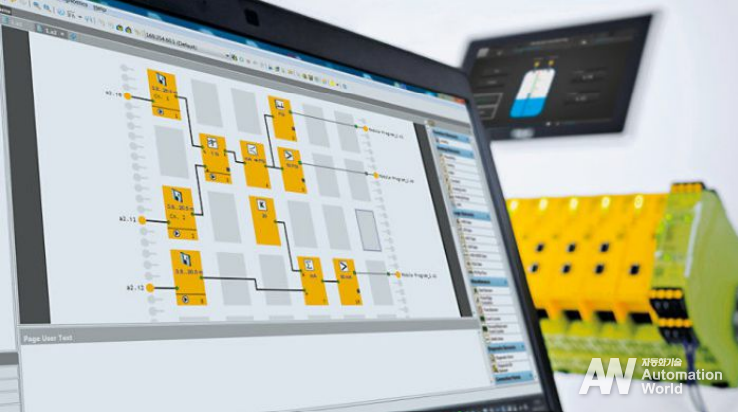

그래픽 기반의 Windows 호환 사용자 인터페이스에서는 안전 회로를 위한 모든 요소가 아이콘이나 선택 메뉴로 제공된다. 안전 회로 설정 시 관련 문서를 포함한 온라인 도움말을 사용할 수 있다. 설정이 완료되면 이 도구가 회로에 오류가 있는지 확인한다.

PNOZmulti Configurator 소프트웨어 버전 10.9부터는 시운전하기 전에도 '시뮬레이션' 기능으로 사용자 프로그램을 테스트할 수 있다. 설정이 완료된 안전 회로는 인증을 함으로써 원치 않는 변경을 방지할 수 있다. 인증되지 않은 안전 회로 설정은 언제든지 편집, 수정 또는 확장할 수 있다. PNOZmulti Configurator 에서 불러오기만 하면 됩니다! 설정을 출력해 문서화할 수 있다.

PNOZmulti Configurator 소프트웨어– 버전 11.3 의 새로운 기능

소프트웨어 버전 11.3.0 부터 새로운 블록이 다음과 관련하여 가장 안전하고 유연한 모니터링을 제공한다.

구역 선택 기능 블록을 사용하면 2D 구역을 모니터링하는 데 사용되는 안전 레이저 스캐너 PSENscan 과 함께 고정식 및 이동식 위험 구역의 안전 보호를 위한 생산적인 솔루션을 구현할 수 있다. 이런 방식으로 예를 들어, 개방형 로봇셀을 안전하게 모니터링하거나 물류 또는 생산 환경에서 효율적인 프로세스를 보장할 수 있다.

예를 들어, 안전한 동기화 모니터링을 위한 모션 모니터링 소프트웨어 블록과 안전한 위치 모니터링을 위한 다른 세 가지 소프트웨어 블록(안전 위치 비교, 안전 위치 범위, 안전 위치 모니터링)을 무인 운반차 시스템(AGVS)을 모니터링하는 데 사용할 수 있다. 이들은 안전 모션 모니터링 모듈 PNOZmulti 2와 함께 사용된다.

안전 동기화 모니터링을 사용하면 축 두 개가 비교되는데, 속도가 더 빠른지, 느린지, 동일한지 여부를 비교할 수 있다. 허용 범위는 소프트웨어 도구에서 정의할 수 있어 보다 유연한 적용이 가능하다.

PNOZ m EF 2MM은 이와 관련해 추천되는 모듈이다. 두 축의 동기화 시 안전 이상 감지는 사람과 기계를 보호한다. 또한 동기식 축에 대한 동기식 작동을 모니터링할 수 있다. 안전 경로 감지는 AGVS에서 드라이브 축 두 개를 모니터링 및 비교해 수행된다.

안전 위치 모니터링 사용 시 축의 위치와 위치 범위를 모니터링할 수 있다. 모듈 PNOZ m EF 1MM/2MM/1MM 2DO는 이런 목적으로 사용될 수 있다. 조향 축과 축의 현재 위치는 영점 감지를 위한 레퍼런스 마커를 설정해 안전하게 모니터링할 수 있다.
