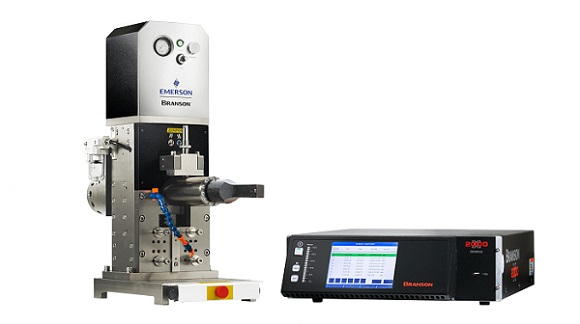

▲‘브랜슨(Branson) GMX-20MA’ 초음파 금속 점용접기 <출처 : 에머슨>

에머슨(Emerson)이 ‘브랜슨(Branson) GMX-20MA’ 초음파 금속 점용접기를 발표했다. 이 제품은 자동차 전기 시스템, 전기차, 배터리 및 배터리 팩, 전력 저장 시스템(ESS) 및 관련 응용 분야에서 버스 바, 호일, 스위치 및 와이어 단자를 포함하여 비철 금속을 결합하는 데 적합하다.

GMX-20MA 금속 점용접기는 이중 선형 베어링이 있는 새로운 견고한 공압 액추에이터와 수직 이동을 더 부드럽게 하고 하단 가압력을 정밀하게 제어하여 용착 품질과 반복성을 최대화시켜주는 디지털 로드 셀을 중심으로 구성되어 있다.

용착된 부품을 기준으로 구동부의 움직임과 툴의 위치가 선형 인코더를 통해 측정되고 관리된다. 툴링과 용착해야 될 제품이 맞닿은 시점부터 디지털 로드셀이 정밀하게 가압력을 측정하고 유지시켜 용착에너지가 정확하게 전달되고 반복적인 용착사이클에서도 일관된 용착 품질이 보장된다.

이번 제품 구동부에 사용된 금속용착 고유의 이중 선형 베어링 설계는 초음파 금속 용착 시장에서 가장 견고하고 정밀한 구동부를 제공한다.

작업자들은 시간, 에너지, 최대 출력 및 용착 깊이 등 여러 모드에서 용착 프로세스를 관리할 수 있다. 이러한 다양한 용착모드는 용착기 내 디지털 컨트롤에 의해 용착하려는 제품의 표면 품질이나 청결도 변화에도 불구하고 견고한 용착 프로세스를 제어하는 데 필요한 정밀도를 높여준다.

GMX-20MA는 ‘브랜슨 2000Xd’ 전원 공급장치/컨트롤러에 내장된 사용자 친화적인 터치스크린 HMI(Human-Machine Interface)를 통해 프로그래밍 된다. 터치스크린을 통해 빠르고 간단하게 용착조건을 생성하고, 저장된 용착조건을 편집 또는 불러올 수 있다.

또한 터치스크린 HMI를 통해 여러 용착제어모드를 사용할 수 있고, 사용자가 생산 및 품질 모니터링 솔루션을 구성할 수 있다. 전체 생산 프로세스에서 GMX-20MA 전원 공급장치/컨트롤러는 지속적으로 넓은 범위의 용착품질 관련 데이터를 편집하고 저장한다.

또한 생산 관리를 위해 각 사이클을 카운터 하며, 용착 강도와 용착 형태를 최적화하기 위해 다단진폭 기능을 사용할 수 있다.

총 사이클 시간이 용착 결과 화면에 표시되며, 사용자는 이를 통해 주요 용착 파라미터를 모니터링할 수 있다. 시각적 품질 화면(VQS)은 실시간 품질 데이터를 모니터링하고 표시하여 작은 변화도 즉시 식별하고 수정할 수 있도록 한다.
