ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 전력밀도와 효율을 향상시키는 26개의 새로운 쇼트키(Schottky) 다이오드를 출시했다고 밝혔다.

이 디바이스는 낮은 프로파일의 SMA 및 SMB Flat 패키지를 기반으로 25V ~ 200V에 이르는 정격전압과 1A ~ 5A에 이르는 정격전류를 제공한다.

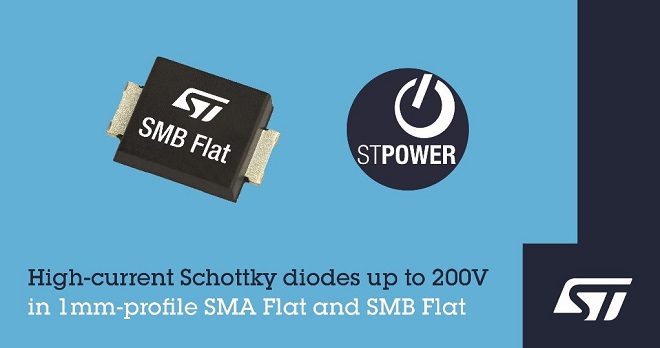

▲ ST가 전력밀도와 효율을 향상시키는 26개의 새로운 쇼트키 다이오드를 출시했다. (사진 : ST)

1.0mm 높이의 이 디바이스는 표준 SMA 및 SMB 패키지 다이오드에 비해 프로파일이 50% 더 낮기 때문에 전력밀도를 높이고 공간을 절감할 수 있다.

SMA 및 SMB 풋프린트와 호환되므로 드롭인(Drop-in) 교체도 용이하다. 또한, 동일한 풋프린트의 표준 제품에 비해 더 높은 정격전류를 제공하기 때문에 SMC 다이오드를 포함하는 기존 회로를 ST의 소형 SMB Flat 디바이스로 전환하고 이와 유사하게 SMB에서 SMA Flat 디바이스로 대체할 수 있다.

이 제품은 본질적으로 낮은 순방향 전압을 갖춰 전원공급장치 및 보조 전원장치, 충전기, 디지털 간판, 게임 콘솔 및 셋톱박스, 전기 자전거, 컴퓨터 주변장치, 서버, 통신 카드, 5G 리피터와 같은 산업 및 컨슈머 애플리케이션에 탁월한 에너지 효율성을 제공한다.

뿐만 아니라 ST의 10년 제품공급 보증으로 장기 지원이 가능하다. SMA Flat 패키지 기반의 30V/1A STPS130AFN 및 STPS1L30AFN에서 SMB Flat 패키지 기반의 200V/4A STPS4S200UFN 및 100V/5A STPS5H100UFN에 이르기까지 다양하게 제공된다.

모든 디바이스는 애벌런치(Avalanche) 특성이 지정돼 있으며, 웨이브 솔더링과 리플로우에 적합한 노치 리드(Notched Lead)를 갖추고 있다.

낮은 프로파일 쇼트키 다이오드의 일반가는 정격 및 패키지에 따라 다르며, 10,000개 구매 시 0.07달러이다.
