- 인공지능(AI)·슈퍼컴퓨터 등 4차산업을 주도할 최적의 메모리 솔루션

SK하이닉스가 초고속 D램인 ‘HBM2E’의 본격 양산에 들어갔다. 2019년 8월 HBM2E 개발 이후 10개월만에 이룬 성과다.

SK하이닉스의 HBM2E는 초당 3.6기가비트(Gbps)의 데이터 처리가 가능한 제품으로, 1,024개의 정보출입구(I/O)를 통해 1초에 460기가바이트(GB)의 데이터를 처리할 수 있다. FHD(Full-HD)급 영화(3.7GB) 124편을 1초에 전달할 수 있는 현존하는 가장 빠른 D램 솔루션이다. 용량도 8개의 16기가비트(Gb) D램 칩을 TSV(Through Silicon Via) 기술로 수직 연결해 이전 세대 대비 2배 이상 늘어난 16GB를 구현했다.

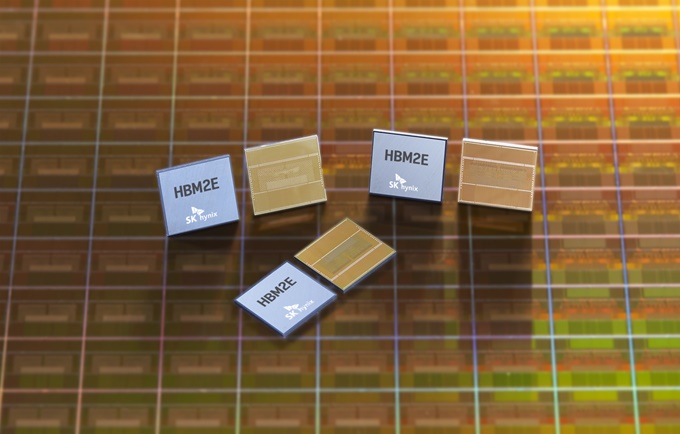

▲ SK하이닉스가 본격 양산하는 초고속 HBM2E D램

TSV (Through Silicon Via)는 D램 칩(Chip)에 수천 개의 미세한 구멍을 뚫어 상층과 하층 칩의 구멍을 수직으로 관통하는 전극으로 연결하는 상호연결 기술이다. 버퍼 칩 위에 여러 개의 D램 칩을 적층 한 뒤 전체 층을 관통하는 기둥형태의 이동 경로를 구성해 데이터, 명령어, 전류를 전달한다. 일반적으로 기존에 사용되던 패키지 방식들보다 크기는 30% 이상, 전력 소모는 50% 이상 줄어드는 효과가 발생한다.

초고속·고용량·저전력 특성을 지닌 HBM2E는 고도의 연산력을 필요로 하는 딥러닝 가속기(Deep Learning Accelerator), 고성능 컴퓨팅 등 차세대 인공지능(AI) 시스템에 최적화된 메모리 솔루션으로 주목 받고 있다. 이외에도 기상변화, 생물의학, 우주탐사 등 차세대 기초과학과 응용과학 연구를 주도할 엑사스케일(Exascale) 슈퍼컴퓨터(초당 100경 번 연산 수행이 가능한 고성능 컴퓨팅 시스템)에 채용이 전망된다.

SK하이닉스 GSM담당 오종훈 부사장은 “SK하이닉스는 세계 최초로 HBM 제품을 개발하는 등 인류 문명에 기여하는 기술 혁신에 앞장서왔다”며 “이번 HBM2E 본격 양산을 계기로 4차 산업혁명을 선도하고 프리미엄 메모리 시장에서 입지를 강화할 수 있는 기회로 삼을 것”이라고 말했다.

▲ SK하이닉스 HBM2E D램 본격 양산의 주역들
