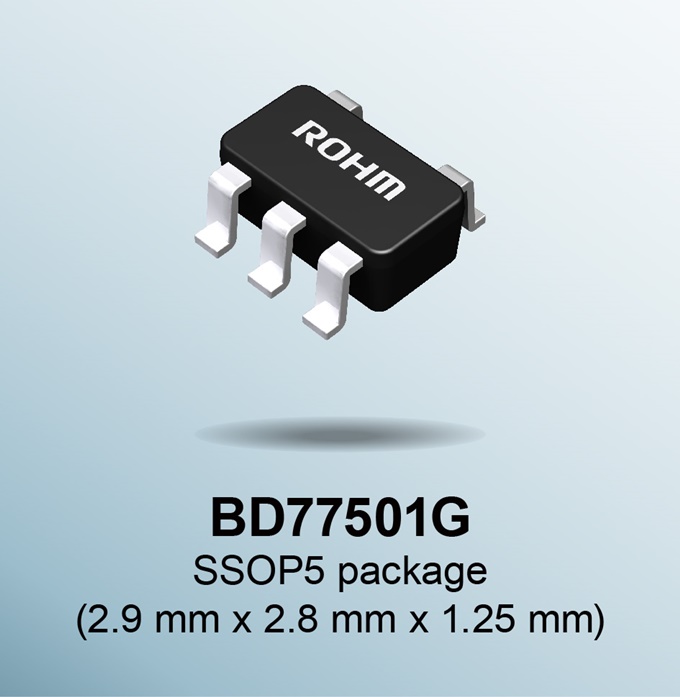

로옴(ROHM)은 계측 기기 및 제어 기기에서 사용되는 이상 검출 시스템, 미세 신호를 취급하는 각종 센서 등 고속 센싱을 필요로 하는 산업기기 · 민생기기용으로 고속 타입의 그라운드 센스 CMOS OP Amp’BD77501G’를 개발했다.

최근 IoT의 확대에 따라, 자동차 및 산업기기 등 모든 애플리케이션에서 고도의 제어를 위해 많은 전자 부품이 탑재되고 있다. 그 중에서 안전을 위해 각종 이상 상태를 검출하는 시스템에서는 센서 등의 미세한 신호를 고속으로 증폭시킬 수 있는 OP Amp가 필요하다. 이러한 고속 타입의 OP Amp는 배선 등의 부하 용량으로 인해 발진하기 쉽다는 점에서 취급이 어려워, 기판 설계 시의 부하가 크다는 과제가 있다. 또한, 애플리케이션의 전자화 및 고밀도화가 추진됨에 따라 노이즈 환경은 더욱 악화되어, 미세 신호를 취급하는 디바이스의 노이즈 설계도 중요한 과제다.

로옴이 개발한 EMARMOUR 시리즈의 OP Amp · 콤퍼레이터는 압도적인 노이즈 내량으로 노이즈 설계의 부하를 경감할 수 있어, 자동차 및 산업기기 시장에서 높은 평가를 받고 있다.

OP Amp 시리즈 BD77501G는 이상 검출 시스템 등에서 요구되는 고속 증폭 (High slew rate 10V/µs)에 대응함과 동시에, 배선 등의 부하 용량에서 전혀 발진하지 않는 OP Amp이다. 기존의 고속 OP Amp는 부하 용량에서 발진하여 동작이 불안정해지는 경우가 있지만, 본 제품은 발진하지 않으므로 안정적인 동작이 가능하다.

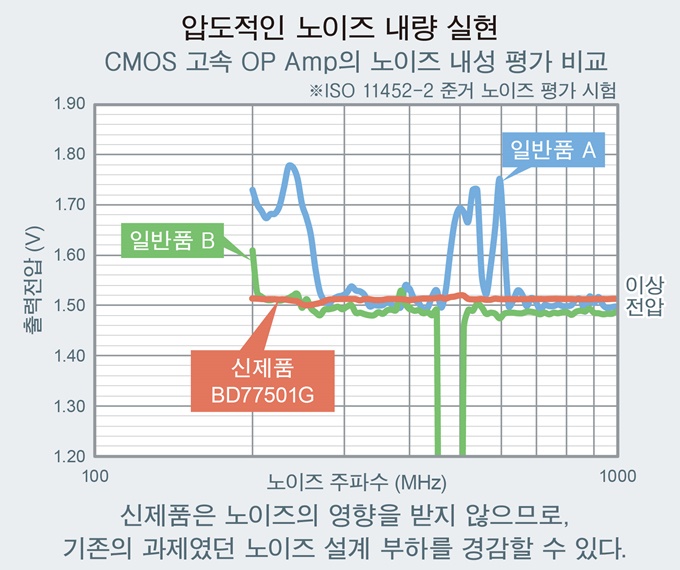

또한, 일반품의 경우 모든 노이즈 주파수 대역에서 출력전압이 ±200mV 이상 변동하는 반면, 본 제품은 압도적인 EMI 내량*1 (이하, 노이즈 내량)으로 ±20mV 이하 (일반품의 1/10)를 실현했다. 이에 따라, 센서 등의 후단에 설치하는 경우, 부하 용량과 외부 노이즈로부터 영향을 받지 않고 고속으로 신호 증폭이 가능하므로, 어플리케이션의 설계 공수 삭감과 고신뢰화에 크게 기여한다.
