두산공작기계가 빠르고 정밀한 가공이 가능한 수직형 머시닝센터 2종(MP 6500, DNM 4500L/DNM 5700L)을 출시했다.

금형 가공에 최적화 된 수직형 머시닝센터 ‘MP 6500’

먼저 고속 이송, 고정밀 가공에 최적인 문형 기계 구조의 MP 6500은 열대칭 구조와 오버행(Over hang) 최소화 설계로 고정밀 가공이 가능하다. 또 정압식 스핀들 적용으로 저속 구간 강성 향상 및 고속 회전 수명을 향상 되었으며, 금형 가공의 품질을 향상시키는 열변위 보정 장치, 고속/고정도 윤곽제어, 공구 측정 장치를 표준 채택하였다.

MP 6500은 고강성 Roller Linear Motion Guide 적용으로 고속/고정밀 축 이송이 가능하다. 또한 볼스크류 양단 양방향 고정하여 지지 구조 대비 2배 강성을 확보하였다.

이번 신제품의 최대 스핀들 속도는 20000r/min을 표준 적용하고, 최대 스핀들 모터 출력 11/22 kW, 최대 스핀들 모터 토크 60Nm을 제공하며, 가공 소재 및 조건에 따라 최대 40000r/min까지의 고속 가공이 가능한 스핀들을 선택 할 수 있다.

좌우 절삭유 노즐 대칭 장착 및 절삭유 잔량 멈춤 장치 적용과 절삭류 탱크 용량은 종전 금형 가공기 대비 20% 증대되었으며, 작업 전면과 주측간의 접근성 개선 및 조작반 회전 각도 증대로 사용자의 편의성을 증진되었다.

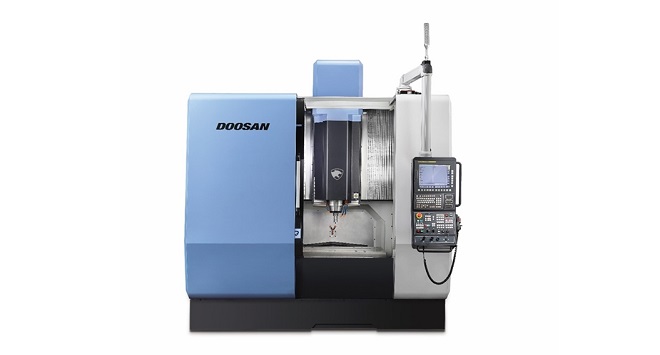

▲수직형 머시닝센터 ‘MP 6500’

다양한 부품 가공 가능한 수직형 머시닝센터 ‘DNM 4500L / DNM 5700L’

글로벌 스탠다드 수직형 머시닝센터 DNM 시리즈(DNM 4500L/DNM 5700L)는 다양한 부품의 정밀하고 빠른 가공 대응을 위해 동급 대비 최대 가공 영역, 직결 스핀들 표준 적용, 열변위 표준 적용 등 다양한 편의 신뢰성을 보다 향상시켰다.

이번 DNM 시리즈는 다양한 크기의 가공물과 작업 공간에 적합하도록 Y축 400mm급부터 6700mm급까지 다양한 라인업을 갖추고 있으며, X 축 이송 거리가 910mm, 1300mm까지 확장되었다.

이번 시리즈는 고정밀 가공에 핵심 요소인 스핀들을 직결 타입으로 표준(8000r/min, 18.5/11 kW) 적용하여, 고속가공 시 발생되는 스핀들 진동 및 소음을 획기적으로 줄였다. 또한 공구 교환 속도(1.2초)를 포함하여 비절삭 시간을 최소화 시켰다.

또한 직결 타입 스핀들은 두산공작기계 고유의 열변위 제어기능을 적용하여 스핀들에서 발생하는 열의 근원을 원천척으로 차단하여 안정된 가공을 가능하게 한다.

DNM 시리즈는 그리스 타입의 윤활 방식을 적용하여, 작업 환경을 개선하였을 뿐만 아니라 오일 윤활 대비 년간 60%의 유지비용을 절감한다. 두산공작기계의 대표 기능인 E.O.P(Easy Operation Package) 기능도 적용되었고, 알류미늄 가공 시 미세 칩 침투 방지를 위한 오토 셔터 적용과 강정반 상부에 트랜스포머를 설치하여 장비 설치 공간을 축소 등은 사용자 편의성을 향상시켰다.
