머신비전 기술의 선도기업인 Teledyne DALSA가 최대 5GB/s의 데이터 전송 속도를 지원하는 신형 CXP v2.0 프레임 그래버와 1회 스캔으로 명시야·암시야 및 배면광 이미지를 캡처하는 신형 멀티필드 TDI 카메라를 출시했다.

Xtium2 프레임 그래버 시리즈 확대

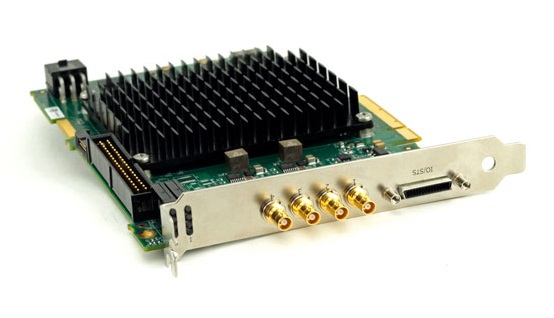

Teledyne DALSA는 고성능 프레임 그래버인 Xtium2-CXP 시리즈의 출시를 발표했다. 신형 시리즈는 제로 CPU 사용률로 최대 획득 속도에서 호스트 메모리로 이미지 데이터를 전송하여 호스트 애플리케이션이 최대 효율성으로 작동할 수 있게 해준다.

Xtium2-CXP 시리즈는 CoaxPress 버전 2.0와 호환되며 PCI Express Gen3 x8 플랫폼을 활용하여 최대 6.8GB/s의 지속적인 이미지 획득 대역폭을 호스트 메모리에 제공한다. Xtium2-CXP 프레임 그래버 시리즈는 최대 12.5Gbs의 이미지 획득 속도를 지원하며 4, 2 및 1채널 구성 모델이 제공된다. Xtium2는 Teledyne DALSA의 무료 Sapera LT SDK에 의해 완벽하게 지원된다.

Xtium2-CXP에는 2GB의 이미지 메모리가 장착되어 시스템의 다른 장치가 PCIe 버스를 사용해 처리를 위해 데이터를 전송할 수 없는 경우에도 데이터 손실이 발생하지 않는다. 신형 CXP 보드는 Teledyne DALSA의 T2IR(Trigger-To-Image Reliability) 프레임워크와 완벽하게 호환되어 즉시 사용이 가능한 이미지를 제공하며 영역 및 라인 스캔 흑백, RGB 및 Bayer 컬러 카메라 모두를 지원한다.

인데르 콜리(Inder Kohli) Teledyne DALSA 선임 제품 관리자는 “Xtium2-CXP 시리즈는 고성능 이미지 획득과 T2IR 프레임워크를 결합하여 산업에서 점점 증가하고 있는 까다로운 응용 분야에서 이상적인 제품”이라고 설명했다.

Xtium2-CXP 시리즈 프레임 그래버와 업계의 최신 및 최고 해상도 카메라를 함께 사용하면 가장 까다로운 일부 비전 응용 분야에서 활용이 가능하다.

Xtium2-CXP 주요 특장점은 ▲절반 길이 PCIe 3세대 x8 보드, 마이크로 BNC 동축 커넥터 4개 포함 ▲최대 5.0GB/s의 최대 이미지 획득 대역폭, 최대 6.8GB/s의 최대 호스트 대역폭  ▲채널당 최대 12.5Gbs의 출력 채널 4개, 2개 또는 1개가 장착된 CXP 1.x 및 2.0 카메라 지원 ▲여러 독립 카메라로부터 동시 획득 등으로 요약해 볼 수 있다.

신형 멀티필드 TDI 카메라 출시

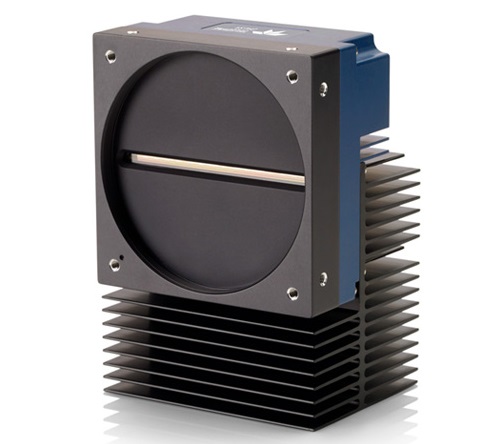

Teledyne DALSA는 또한 최신 충전식 CMOS TDI 카메라인 Linea HS 16k Multifield TDI 카메라의 출시를 발표했다. 이 카메라는 멀티필드 이미징을 사용하면 최종 사용자가 1회 스캔으로 명시야, 암시야 및 배면광 이미지 등 여러 이미지를 캡처하는 것이 가능하다.

다중 배열 TDI 센서 아키텍처를 기반으로 하는 신형 16k 카메라는 평면 패널 디스플레이, PCB 및 웨이퍼 검사, 생명과학, 항공 이미지 및 웹 검사와 같은 고성능 이미징 응용 분야에 필요한 100kHz x 3 라인율 또는 초당 5GPix 속도의 데이터 처리량을 제공한다.

Linea HS 16k Multifield 카메라는 업계 최초로 스펙트럼 간섭이 최소화된 통합 다이크로익 필터를 사용하여 최대 3개의 필드 이미지(예: 명시야, 암시야 및 배면광)를 1회 스캔으로 스펙트럼을 분리하고 캡처하는 기능을 제공한다. 고급 조명과 함께 사용하는 경우 멀티필드는 택트 타임과 추적 가능성을 대폭 향상한다.

Teledyne DALSA 라인 스캔 제품군의 선임 제품 관리자인 Xing-Fei He는 “OLED 디스플레이 자동 광학 검사(AOI)와 같은 까다로운 응용 분야의 경우, 현재 최종 사용자는 결함을 감지하기 위해 다양한 조명 조건에서 여러 차례 스캔을 수행해야 한다. 신형 Linea HS Multifield 카메라를 사용하면 3회의 별도 패스가 필요했던 작업을 1회 스캔으로 완료할 수 있다. 이를 통해 AOI 시스템의 데이터 처리량이 대폭 증가하며 탐지 가능성이 향상된다”고 설명했다.

신형 Linea HS Multifield 카메라와 Teledyne의 Xtium2 CLHS 고성능 프레임 그래버 시리즈를 함께 사용하면 데이터 처리량이 크게 향상될 수 있다. 현장에서 입증된 기술을 기반으로 하는 차세대 CLHS 광섬유 인터페이스는 신뢰할 수 있고 높은 처리량의 데이터 전송을 제공한다. 광섬유 케이블은 비용을 절감하고 향상된 케이블 길이(최대 300m)를 제공하며 전자기 방사선으로부터 영향을 받지 않고 산업용 환경에 이상적이다. Teledyne DALSA Xtium2 고성능 프레임 그래버 제품군은 PCI Express Gen 3 x8 플랫폼이 특징이다.

Teledyne DALSA는 Linea HS 16k Multifield TDI 카메라의 주요 특장점에 대해 ▲16k 해상도 또는 초당 5Gpix에서 최대 100 Khz x 3 라인율의 빠른 속도 ▲최소한의 스펙트럼 간섭 ▲매우 낮은 소음 및 높은 민감도 ▲액티브 픽셀로 카메라 정렬을 보조함 ▲높은 신뢰성 및 장거리 케이블 데이터 전송을 위한 Camera Link HS 광섬유 인터페이스 ▲시스템 비용 절감 등으로 설명하고 있다.
