WaveForms에 최근 추가된 것 중 하나는 임피던스 애널라이저 인스트루먼트(Impedance Analyzer Instrument)이다. 이 도구는 아날로그 디스커버리(Analog Discovery) 테스트 및측정 장치에서 사용할 수 있다.

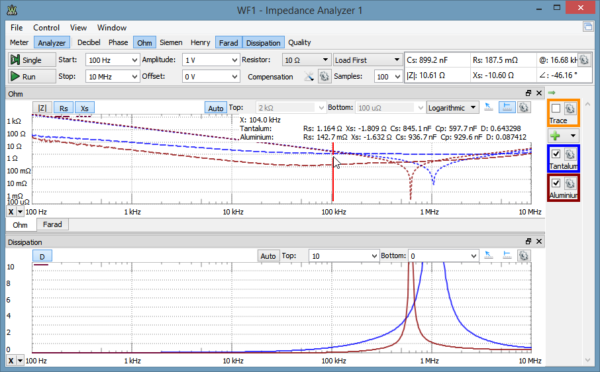

임피던스 분석기는 capacitive 및 inductive 요소를 분석 하는 데 유용하다. 분석을 위해 파형 발생기 1개와 오실로 스코프 2채널 및 기준 저항을 사용한다. 아래와 같이 작동 하는 것을 볼 수 있다.

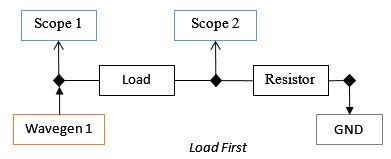

기준 저항과 회로는 다음과 같이 선택하고 구성해야 하며 저항은 부하의 예상 임피던스에 따라 선택된다. 고객 의견에 따라 이 회로를 애드온 모듈에 사전 로드하기로 했다.

Analog Discovery를 위한 임피던스 분석기를 소개한다.

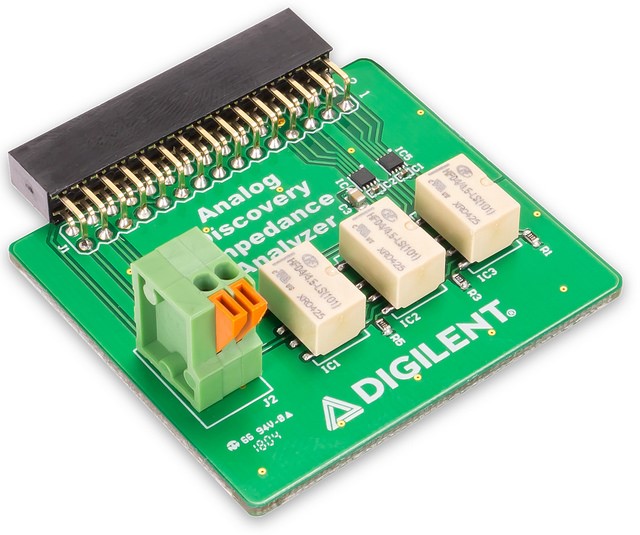

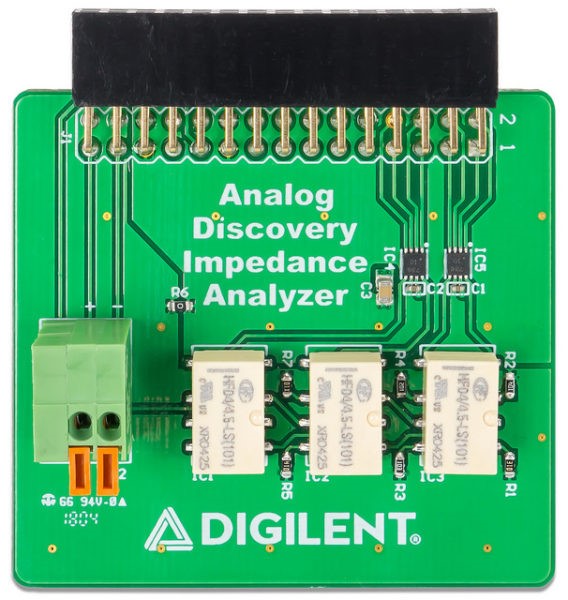

임피던스 분석기 애드온 모듈을 사용하면 임피던스 분석기 장비의 저항 구성 드롭 다운에서 "어댑터"옵션을 간단히 선택할 수 있다. 그러면 WaveForms가 자동으로 적절한 기준 저항을 선택한다.

Analog Discovery 용 임피던스 분석기에 대한 자세한 정보는 상품 페이지에서 확인할 수 있다.

글 / Kaitlyn Franzt Software and Hardware Product Manager at Digilent
