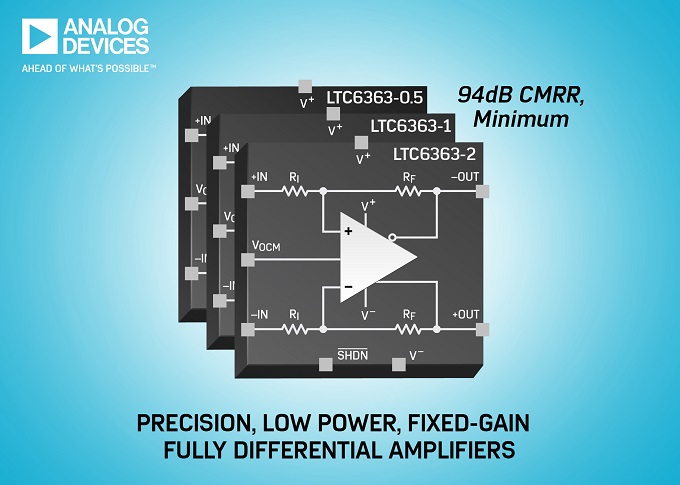

아나로그디바이스(ADI)는 기존의 탁월한 초정밀, 차동 LTC6363 증폭기에 3가지 고정 이득을 추가한 제품군인 LTC6363-0.5, LTC6363-1 및 LTC6363-2 를 출시한다고 밝혔다. 신제품군은 입력을 전체 ADC 범위로 확장했을 때 유연성을 제공할 수 있도록 0.5와 1, 그리고 2V/V의 고정 이득 제품으로 제공된다.

LTC6363-0.5, LTC6363-1, LTC6363-2에 통합된 정밀 저항은 전반적인 시스템 성능을 고려하여 설계됨으로써 잡음과 선형성 간 균형을 유지하며, 공장 출고 전 정확한 교정을 통해 디스크리트 방식으로는 달성하기 어려울 뿐 아니라 비용도 많이 드는 높은 수준의 정밀도를 달성했다. 초기 이득 정확도는 최대 45ppm이며, 전체 온도에 대해 최대 0.5ppm/oC씩 변화될 수 있다. 일반적으로 디스크리트 저항 매칭에 의해 제약을 받는 공통모드 제거비(Common mode rejection ratio, CMRR)는 최소 94dB의 우수한 특성을 나타내는데, 이는 0.002% 저항 매칭에 해당한다.

ADI의 마지아르 타바콜리(Maziar Tavakoli) 리니어 제품 및 솔루션 디자인 매니저는 “고성능 SAR ADC를 구동할 때의 과제 중 하나는 해당 ADC의 잡음 및 선형성 성능을 유지하면서 전력 소비 수준도 비슷한 적절한 드라이버를 찾는 것이다. LTC6363 제품군이 탁월성을 나타내는 것이 이 부분”이라며, “예컨대 LTC2378-2- 20bit SAR ADC는 1Msps에서 21mW를 소비하는데, LTC6363 제품군의 잡음 및 선형성은 이 ADC 성능에 별로 영향을 미치지 않을 정도로 낮은 수준이고, 전력 소비도 이와 비슷한 19mW이다. 이제 LTC6363-0.5, LTC6363-1, LTC6363-2이 출시됨으로써, 개발자는 이와 동일한 ADC 구동 성능을 활용할 수 있게 됐을 뿐 아니라 정밀 저항을 통합함으로써 추가로 가능해진 정밀성까지 모두 컴팩트한 MSOP8 패키지에서 활용할 수 있게 됐다.

모든 LTC6363 제품군은 2.8V(±1.4V) ~ 11V(±5.5V)의 공급 전압에서 동작하며, 통상 1.75mA의 공급 전류를 소비한다. 동작 온도 범위는 –40°C ~ 125°C이다. LTC6363 고정 이득 제품군은 3mm x 5mm 플라스틱 MSOP8 패키지로, LTC6363(저항을 통합하지 않은)은 2mm x 3mm DFN 패키지로 각각 제공된다.
