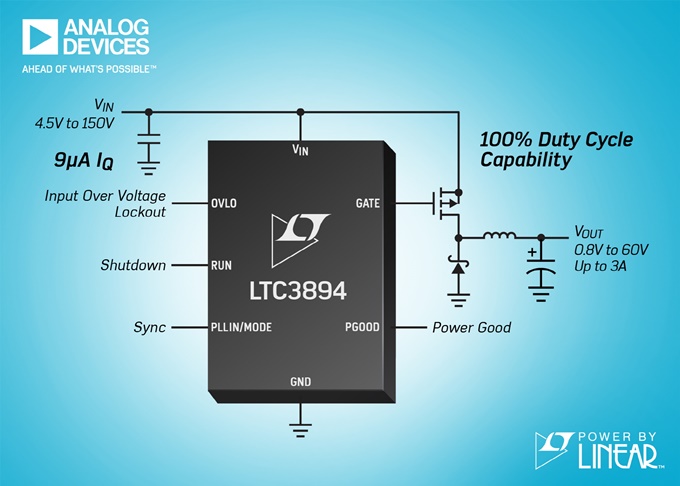

아나로그디바이스(ADI)는 버스트 모드(Burst Mode)로 동작할 때 오직 9µA의 대기전류만을 소모하는 고전압 스텝다운 DC/DC 컨트롤러 신제품 파워바이리니어(Power by Linear) LTC3894를 출시한다고 밝혔다. 신제품은 입력 전압 범위가 4.5V ~ 150V로 넓어 외부에 서지 억제 디바이스를 사용할 필요가 없다.

LTC3894는 100% 듀티 사이클로 동작하고 외부에 조절 가능한 파워굿 윈도우 사용이 가능해 지속적인 드롭아웃 상태에서도 동작하는 배터리 전원 시스템에 이상적이다. LTC3894는 교통 시스템, 상시 전원, 산업용 제어, 로보틱스, 데이터통신 애플리케이션에 매우 적합하다.

LTC3894는 P채널 MOSFET을 구동하며, 최대 3A의 출력 전류에서 최고 92%의 효율로 0.8V ~ 60V의 출력 전압을 생성한다. LTC3894는 지속적인 고전압 고전력 애플리케이션에서 PMOS 게이트 드라이버 전류를 공급하기 위한 외부 N채널 통과 FET를 옵션으로 제공한다.

LTC3894는 50kHz ~ 850kHz에서 선택이 가능한 고정 주파수로 동작하며, 75kHz ~ 800kHz 범위의 외부 클럭에 동기화가 가능하다. 사용자는 경부하 조건일 때 펄스 스키핑 모드(pulse-skipping)나 버스트 모드 중에서 선택할 수 있다. 전류 모드 아키텍처 덕분에 손쉬운 루프 보상, 빠른 과도 응답 및 우수한 라인 레귤레이션이 가능하다. 전류 센싱은 최고의 효율을 위해 출력 인덕터(DCR)에서 전압 강하를 감지하거나 또는 옵션 사항인 감지 저항을 이용함으로써 수행할 수 있다.

최소 온타임이 100ns로 낮아 높은 스위칭 주파수에서도 우수한 스텝다운 비율을 달성한다. 전류 폴드백은 과부하 상태 동안 MOSFET의 열 방출을 제한한다. 이 밖에, 조절 가능한 입력 과전압 록아웃(OVLO), 파워굿 출력 신호, 소프트 스타트 기능도 제공한다.

LTC3894는 고전압용으로 핀 간 이격거리를 만족하고 열 성능이 강화된 16핀 TSSOP 패키지로 제공되며, 동작 온도 범위에 따라 –40°C ~ 125°C의 확장형 및 산업용 버전으로 제공된다.
