텍트로닉스가 키슬리(Keithley) 6½-digit 벤치/시스템 디지털 멀티미터 DMM6510와 데이터 수집, 로깅 멀티미터 시스템 DAQ6510을 새롭게 출시했다.

이 제품은 빠르고 간편한 테스트 설정을 할 수 있도록 "핀치-앤-줌(Pinch and zoom)" 터치스크린 인터페이스를 적용했다. 또한, 한 눈에 볼 수 있는 모니터링, 디스플레이 개선, 15가지 서로 다른 측정 펑션, 다양한 측정 범위, 다중 채널 측정과 보다 뛰어난 정확도, 감도 등이 특징이다.

오늘날 엔지니어들에게는 테스트 계측을 위한 뛰어난 성능, 정확도, 측정의 유연성이 필요하다. 하지만 출시 기간이 줄어듦에 따라, 단순하고 직관적인 인터페이스와 빠른 작업수행 등 더 많은 것이 요구되는 실정이다. 이번 신제품  6½-digit DMM과 데이터 수집 기능이 포함된 DAQ는 측정 동향 및 파형 특성을 보다 효과적으로 파악하기 위해 그래프 작성∙핀치-앤-줌∙커서, 통계 기능이 포함된 5인치(12.7cm) 터치스크린을 탑재해 새로운 수준의 측정 용이성을 제공할 뿐만 아니라, 측정 설정부터 모니터링 및 실행에 필요한 시간을 줄여준다.

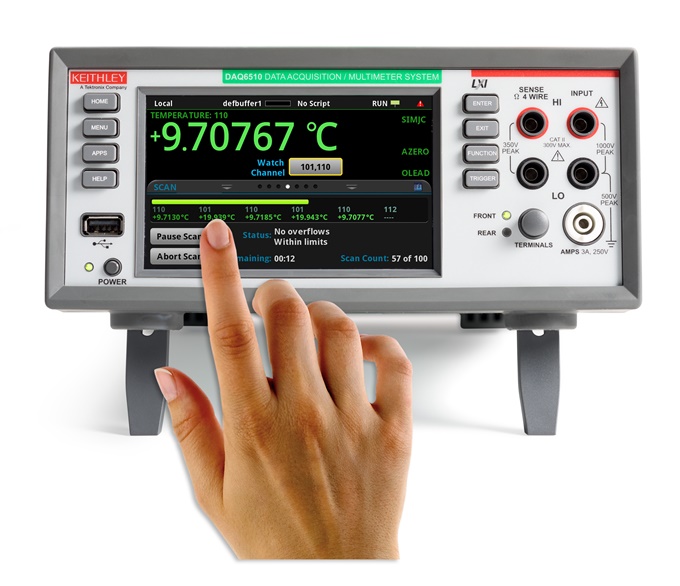

키슬리 DAQ6510

마이크 플래허티(Mike Flaherty), 텍트로닉스의 키슬리 제품 라인 총괄 이사는 “더 이상 과제를 수행하는 엔지니어가 복잡하거나 사용하기 힘든 인터페이스와 힘겹게 싸워야 했던 시대는 이미 지났습니다.”라며, “텍트로닉스가 복잡한 측정방법을 단순화할 수 있는 테스트 장비를 제공함으로써, 고객 여러분이 측정장비의 사용법을 알아내기 위해 노력하는 대신, 설계 혹은 출시하고자 하는 제품에 좀 더 집중할 수 있도록, 즉, 실제로 중요한 것에 몰입할 수 있도록 도와줄 것입니다.”

DMM6500 6 ½-digit 벤치/시스템 디지털 멀티미터는 써모커플, 써미스터 및 RTD(저항 온도 감지기)에서의 커패시턴스, 디지타이징 전압 또는 전류 파형 및 온도를 포함하는 15가지 측정유형을 지원한다. 1 Msample/s, 16비트 디지타이저를 사용해 파형 및 과도전류를 손쉽게 캡처한다. 이를 통해 엔지니어는 하나의 기기로 더 많은 측정이 가능하며, IoT 기기와 같은 무선기기로부터 보다 복잡한 부하 전류 프로파일을 획득할 수 있다.

특히, DMM6500은 엔지니어가 저전력 제품에 대한 측정을 수행할 수 있도록 뛰어난 민감도를 갖고 있다. DC 전류 감도는 10pA이고 저항 감도는 1µΩ이다. 1년 간 0.0025%의 뛰어난 정격 정확도를 가지며, 더 긴 보정 주기 및 총 소유 비용 감소를 위해 2년 사양을 포함한다. IoT의 확산으로 저전력 기기 증가가 증폭됨에 따라 엔지니어는 이전보다 훨씬 낮은 레벨의 측정을 수행해야 할 필요가 늘고 있다.

DMM6500 5인치(12.7cm) 터치스크린 디스플레이는 스윕 화면을 통해 기기설정을 단순화, "핀치-앤-줌" 기능 적용 등으로 세부적이고 신속한 데이터 분석을 간단한 메뉴 체계로 지원한다. 엔지니어는 터치스크린 커서를 사용하여 파형 부분 또는 전체 파형에 대한 피크, 평균, 최소값, 표준 편차 등의 통계 데이터로 측정을 쉽게 규정할 수 있다. DMM에는 최대 700만 개의 수치를 저장할 수 있다.

다중 채널이 필요한 경우, 옵션으로 제공되는 10채널 스캔 카드 또는 9채널 온도 카드를 연결할 수 있다. DMM6500의 표준 인터페이스는 LAN/LXI 및 USB-TMC이다. 6개의 프로그래밍 가능한 디지털 I/O 라인을 포함하는 선택적인 사용자 설치 가능한 인터페이스에는 GPIB, RS-232 및 TSP-LINK가 포함된다.

테스트 엔지니어가 테스트 코드에 대한 최소한의 변경만으로 레거시 테스트 시스템의 하드웨어를 쉽게 업그레이드할 수 있도록 DMM6500에는 키슬리 모델 2000 6½-digit DMM, 키사이트 34401A 6½ -digit DMM에 대한 에뮬레이션 모드가 포함된다.

DMM6500이 최소한의 PC 간섭만으로 테스트를 실행할 수 있게 해주는 TSP(테스트 스크립트) 소프트웨어는 Keithley의 고유 기능이다. 이 기능은 PC와 기기 사이에 전달되는 명령 개수를 줄여서 테스트 시간을 절약해준다. 이러한 내부 인텔리전스를 통해 DMM6500은 사용자 정의 작업을 수행하고, 작업자 지침과 같은 특정 요구에 맞게 디스플레이를 사용자 정의할 수 있다.
