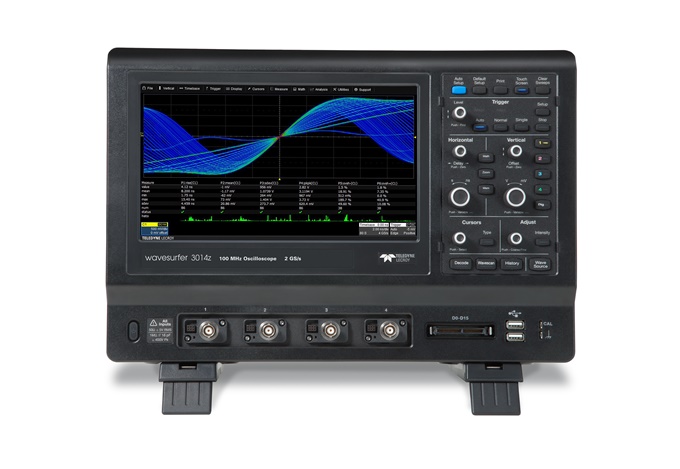

텔레다인르크로이는 기존 WaveSurfer3000 모델보다 대역폭 범위가 확장되고, 전력 전자 테스팅에 강화된 WaveSurfer3000z 오실로스코프를 발표했다.

모든 WaveSurfer3000z 오실로스코프는 10.1인치의 넓은 정전식 터치스크린과 방대한 디버그, 분석 툴 세트, 멀티 장비 기능, 사양/옵션 업그레이드, 다양한 종류의 프로브를 지원한다.  WaveSurfer 3000z는 샘플속도 4GS/s와 100MHz에서 1GHz 대역폭까지 다섯개의 모델로 출시된다.

새롭게 추가된 100 MHz와 1 GHz 모델

WaveSurfer 3000z에는 WaveSurfer 3000의 고성능 사양을 기본적으로 제공하며, 저렴하면서도 1 GHz 모델과 동일한 기능이 탑재된 100MHz 버전이 추가된다. 100 MHz 버전은 범용의 디버깅 및 유효성 검사 작업에 적합한 반면, 1 GHz 모델은 고속 시리얼 통신 테스트와 RF 신호 분석과 같은 복잡한 애플리케이션에 필요한 대역폭을 찾는 사용자들에게 적합하다.

긴 메모리, 빠른 스피드, 더 큰 인사이트

WaveSurfer 3000z는 전반적으로 새로운 CPU엔진, 향상된 내부 통신 버스, WaveSurfer 3000보다 두 배 커진 20Mpoints 신호 포착 메모리를 탑재해 오실로스코프의 성능과 반응 속도를 향상시켰다. 한편, 텔레다인르크로이의 MAUI 사용자 인터페이스와 결합된 10.1인치 정전식 터치 스크린을 통해 사용자들은 이상 현상을 더욱 깊이 있게 관찰하고 파형을 더욱 선명하게 볼 수 있다.

전력 전자/컨버전 테스팅을 위한 고급 툴과 프로브

이제 WaveSurfer 3000z 오실로스코프에서 라인 전력, 제어 루프, 시스템/디바이스 전력 성능의 자세한 분석이 가능한 파워 분석 소프트웨어 패키지가 제공된다. WaveSurfer 3000z는 13만번의 빠른 화면 업데이트 속도를 제공해  전력 분석 수행시 발생할 수 있는 이상 신호를 쉽게 식별할 수 있다.

파워 분석 소프트웨어 패키지를 강화하기 위해, WaveSurfer 3000z는 텔레다인르크로이의 파워 전용 HVFO103 고전압 프로브, fiber optically-isolated 프로브, RP4030 power-rail 프로브, CP03xA 전류 프로브, HVD3000/3000A 고전압 차동 프로브들을 지원하는 고급 능동 프로브 인터페이스를 제공한다. 또한, 파워 분석 소프트웨어, 특수 프로브들과 텔레다인르크로이의 큰 폭의 프로브 셀렉션으로 WaveSurfer 3000z가 전력 전자 및 전력 변환 회로의 디버깅과 인증에 필요한 모든 리소스를 제공한다.

확장된 기능

WaveSurfer 3000z 는 히스토리 모드를 이용한 파형 재생, 광범위한 트리거 기능, WaveScan을 이용한 고급 검색 기능을 이용하여 이상 신호를 신속하고 정확하게 찾아낼 수 있다. 또한, 파형을 빠르게 관측하고 신호의 특성을 파악할 수 있는 24개의 자동 파라미터와 20가지의 연산 함수 툴셋을 포함하고 있다. 연산 트레이스를 쉽게 볼 수 있도록 전용 그리드를 제공하며, 통계, histicons와 trends는 파라미터 측정 값으로부터 자세한 정보를 추출한다. LabNotebook 기능은 단 한번의 버튼 터치로 오실로스코프 설정 및 파형을 저장 / 복원 할 수 있으며, 연구 작업 결과를 간단하게 문서화하는 유용한 도구이다.

이전 모델에 포함되어 있던 다양한 툴셋에 WaveSurfer 3000z는 LXI 기반의 웹 브라우징 기능을 내장하고 있어, 원격지에서 오실로스코프를 구성 및 운용을 할 수 있다. AC 라인이 분리된 경우, 새로운 ‘AC 라인 전원’ 기능은  간단히 전원 코드를 다시 연결하면 전원이 복구된다. 이미 폭넓은 시리얼 트리거/디코드 옵션 패키지가 이번에 Audiobus 트리거/디코드 패키지를 추가해, 디지털 audio-bus 표준의 I2S, LJ, RJ,TDM variants분석과 디버깅이 가능하다.

WaveSurfer 3000z는 매우 성능이 좋은 오실로스코프일 뿐만 아니라, 한 장비에서 5개의 기능을 실행할 수 있다. 함수 발생기 옵션은 최대 25MHz의 표준 파형 수집을 제공하는 반면, 로직 분석 옵션은 혼합 신호 기능을 위해 16개의 디지털 채널을 제공한다. 디지털 전압계 옵션은 모든 채널에서 4자리 전압 측정 및 5자리 주파수 카운트 기능을 수행하며, 프로토콜 분석 옵션과 시리얼 트리거/디코드 기능은 직관적이고 색상으로 구분된 파형을 표시하고 상호작용 데이터 테이블을 제공한다.
