건설 3D BIM 기술업체인 트림블(Trimble) 코리아(사장 박완순)가 2018 러시아 월드컵 ‘모르도비야 아레나(Mordovia)’ 경기장 설계에 자사 BIM 소프트웨어 ‘테클라 스트럭처스(Tekla Structures)’를 사용했다고 밝혔다.

테클라 스트럭처스의 혁신 기술은 경기장의 복잡한 철골 구조물을 설계·제작하고, 제시간에 현장에 공급하는 것을 가능하게 한다.

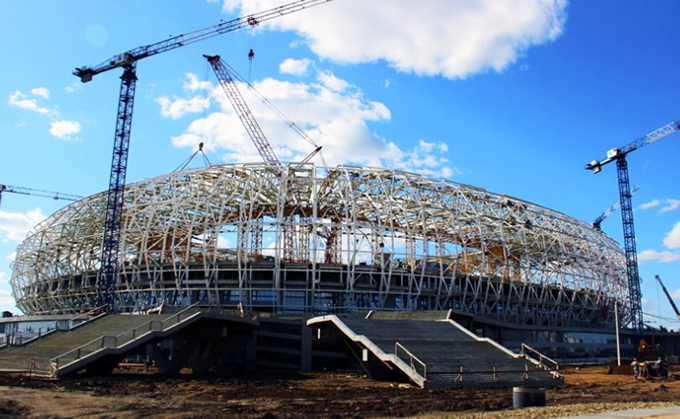

<트림블 BIM 기술을 사용하여 설계한 모르도비야 아레나 경기장>

2017년 말에 완공된 모르도비야 아레나 경기장은 러시아 월드컵의 12개 경기장 중 하나가 될 예정이다. 약 4만 5000개 관중석을 갖춘 이 경기장은 월드컵 조별리그를 주최할 예정이며 FC 모르도비야 사란스크(Mordovia Saransk)를 홈구단으로 두고 있다.

사발 모양의 모르도비야 아레나 경기장은 러시아 서부의 모르도비야 공화국(Republic of Mordovia)의 상징인 붉은 태양을 본떴다. 88개 G형 콘솔(G-shaped console)로 구성된 경기장 외관은 강관의 접합으로 이루어져 전체 무게를 대폭 줄일 수 있었다.

러시아 철골 제작업체 벨에너르고마쉬(Belenergomash)는 테클라 스트럭처스를 사용하여 전체 시공 프로세스를 최적화하고 기한 내에 프로젝트를 완성시켰다. 특히 10mm의 높은 정밀도로 경기장의 복잡한 철골 구조물과 수많은 용접 결합부를 제작할 수 있었다.

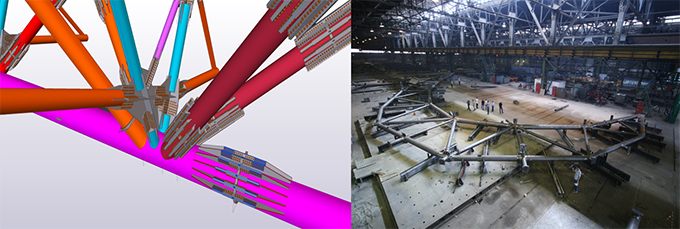

<접합부분을 상세하게 표현할 수 있어 복잡한 철골 구조물의 정확한 시공이 가능>

이와 더불어, 관련 부서와 프로젝트 관계자들은 3D 모델 위에서 소통하고 워크플로우를 조정함으로써 작업의 투명성과 효율성을 증진시킬 수 있었다.

<다양한 3D 모델 속성 정보를 표시하는 테클라 스트럭처스>

한편, 벨에너르고마쉬는 혁신적인 생산, 조절과 디자인, 설계를 위한 주요 소프트웨어로 2008년부터 테클라 스트럭처스를 사용해왔다. 그리고 트림블의 테클라 소프트웨어는 러시아 월드컵에서 사용될 12개 경기장 중 모르도비야 아레나를 포함해 총 8개의 경기장에 사용됐다.

드미트리 돌첸코프(Dmitry Dolzhenkov), 벨에너르고마쉬 CAD 지원 전문가는 “테클라 스트럭처스는 3D 모델에 대해 실제 크기, 모양, 공간 위치, 방향 등 많은 양의 속성 정보를 표시하는 기능을 제공한다. 우리는 트림블의 BIM 기술력을 통해 엄청난 양의 정보를 담고 있는 복잡하고 독특한 디자인의 구조물을 기한 내에 완공할 수 있었다”고 말했다. 그는 이어 “벨에너르고마쉬는 앞으로도 테클라 BIM 소프트웨어를 사용하여 추가 비용이 발생하는 재작업을 최소화하고, 수익성 높은 프로젝트 진행을 실현해 나갈 계획”이라고 밝혔다.
