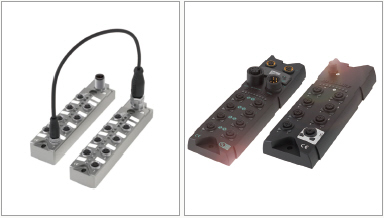

금속 재질의 IO-Link 센서/액추에이터 허브

발루프는 철강 공장, 용접 장비, 그리고 공작 기계의 환경을 견딜 수 있게 특별히 디자인된 IO-Link 센서/액추에이터 허브를 선보였다. -5~70℃ 환경 온도를 견디는 이 모듈은 확장 포트와 M8 포트가 있는 견고한 금속 하우징으로 이뤄져 있다. 8개의 입력 포트 모듈이 있을 뿐만 아니라, 8개의 입/출력 세팅이 가능한 모듈도 제공한다.

IO-Link 센서 허브는 또 기존 모듈과 비교해 하드웨어적인 부분에서 30~40% 비용 절감된다. 저렴한 표준 케이블만 있어도 통신 및 파워 케이블로부터 40~50% 비용이 절감된다.

센서 허브를 사용하면 하나의 버스 어드레스로 20m 범위 내의 여러 개의 신호를 동시에 관리할 수 있는데, 이는 또 다른 장점이다. 또한, IO-Link 센서 허브 사용으로 오류 발생이 쉬운 인터페이스를 피할 수 있을 뿐만 아니라, 전체적인 배선, 테스트 및 하드웨어 비용이 절감된다.

허브는 매우 견고하고, 소형 아연 다이캐스트 본체를 특징으로 한다. 그리고 간단한 2개의 홀 마운팅 디자인으로 인해 설치는 매우 빠르고 쉽다. M8포트는 플러그-앤-플레이 방식으로 연결되며, 포트7은 확장 포트로 선택하여 사용할 수 있다. 센서와 액추에이터의 최대 부하 전류는 각각 200mA와 300mA이다.

용접 면역 타입 IO-Link 마스터와 센서/액츄에이터 허브

용접 면역 타입의 이 모듈은 강화 유리 플라스틱 재질로 제작되어, 용접 스플래터, 용접 전류 및 전자기장 노이즈로부터 견딜 수 있으며, 주변 전자파 간섭에도 불구하고 안정적인 신호 전송을 제공한다.

각각의 포트에 16개의 I/O가 지원되는 8개의 IO-Link 포트로 구성된 IO-Link 마스터와 IO-Link 타입의 센서/액추에이터 허브가 포함되어 IO-Link뿐만 아니라 디지털 및 복잡한 지능적 디바이스도 수용한다. 또한, IO-Link 마스터의 각 Input은 합선을 보호하고, 각 Output은 과부하로부터 보호된다. 허브에서 입/출력은 자유롭게 구성할 수 있고, 또한 확장 포트 기능도 지원한다.

밸브 플러그 또는 추가적인 센서 허브는 표준 센서를 ‘수집’ 하기 위해 연결될 수 있으며, 이는 효율성과 유연성이 크게 향상됨을 의미한다. 특히, IO-Link 마스터와 센서/액추에이터 허브는 추가적인 I/O를 비용 효율적으로 처리할 수 있을 뿐만 아니라, 추가로 20m의 범위까지 확대할 수 있다. 이 새로운 모듈은 또 용접 공장의 제어 케비닛 외부에 설치되어 분산식 시스템 구성을 설계할 수 있다.

플러그-앤-플레이와 IO-Link의 전형적인 비실드 방식의 표준형 케이블의 사용으로 인해, 시스템은 즉시 시작될 수 있으며, 네트워크 노드는 IO-Link 마스터를 이용하여 장비의 메인 컨트롤러 또는 컨트롤러 디바이스와 직접적으로 Ethernet/IP 통신을 진행한다.
