최근 리니어 테크놀로지를 인수한 아나로그 디바이스는 고전력 고정비(Fixed Ratio) 차지 펌프 DC/DC 컨트롤러 신제품(LTC7820)을 출시했다. 이 제품은 비절연 중간 버스(Non-isolated Intermediate Bus) 컨버터에서 전력 인버터를 제거해 회로 크기를 최대 50% 줄이고, 최대 4000W/in3의 전력 밀도를 제공할 수 있다.

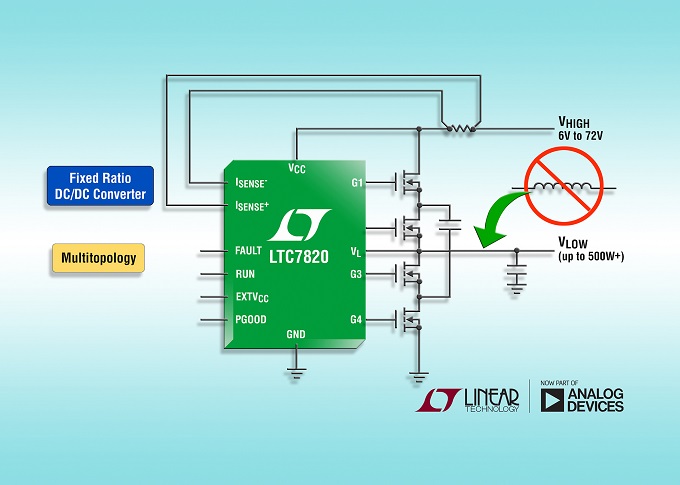

LTC7820은 전압 분배기, 더블러 또는 인버터에서 최대 99% 효율로 외부 MOSFET를 구동한다. 개방 루프 고정 50% 듀티 사이클 동작은 전력 분배, 데이터콤, 텔레콤, 하이엔드 컴퓨팅 및 산업 시스템 분야 비절연 중간 버스 애플리케이션에 적합하다.
LTC7820은 6V~72V(최대 80V abs)의 입력 전압 범위에서 동작하며, 토폴로지와 외부 부품 사용에 따라 수십A 대의 다양한 값의 출력 전류를 제공할 수 있다. 이 제품은 최대 72V의 입력 전압으로부터 2 : 1 스텝다운 비율로 구성될 수 있다. LTC7820 IC 2개를 캐스케이드 방식으로 연결하면 4 : 1 스텝다운 비율이 가능하다. 6 : 1과 같은 더 높은 스텝다운 비율을 원하면, Dickson 컨버터 토폴로지가 권고되며, 이는 LTC7820 제품 한 개만으로도 가능하고, 54V 입력-9V 출력에 이상적이다.
또한 이 제품은 36V의 높은 입력 전압으로부터 1 : 2 스텝업 비율 또는 1 : 1 인버터 비율로도 구성될 수 있다. 외부 MOSFET은 100kHz~1MHz 범위 내에서 프로그래밍 가능한 고정 주파수에서 스위칭한다. LTC7820의 강력한 1.1Ω N채널 MOSFET 게이트 드라이버는 효율을 최대화하고, 고전력 애플리케이션을 위해 병렬로 연결된 여러 개의 MOSFET를 구동할 수 있다.
LTC7820은 오류와 관련해 시스템 전압, 전류 및 온도를 모니터링하고, 감지 저항을 사용해 과전류 보호 기능을 제공한다. 고장 상태가 발생하면 스위칭을 멈추고 /FAULT 핀을 낮게 당긴다. 온보드 타이머는 적절한 재시작/재시도 시간을 설정할 수 있다. EXTVCC 핀은 컨버터의 더 낮은 전압 출력 또는 최대 40V의 가능 소스로부터 LTC7820이 전력을 공급을 받을 수 있도록 함으로써 전력 소모를 감소시키고 효율을 향상시킨다. 이 밖에도 낮은 EMI를 위한 소프트 스위칭 기능, 파워 굿 출력 신호, 저전압 록아웃 및 내부 차지 밸런스 회로와 같은 특징을 제공한다.
