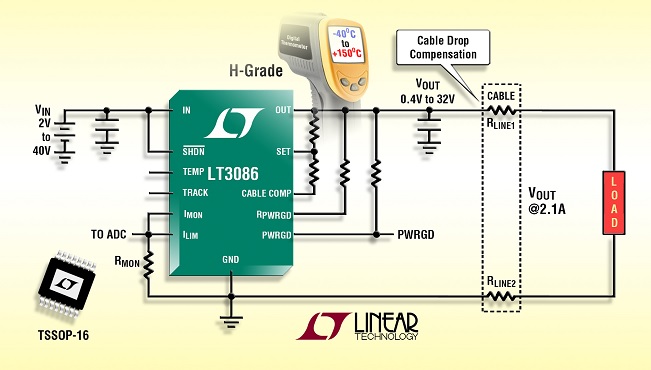

리니어 테크놀로지 코리아는 ‘H등급’을 지원하는 LT3086 신제품을 TSSOP 패키지로 제공한다고 밝혔다.

리니어에 따르면, LT3086은 리니어의 LDO+ 제품군에 속하며, 이전의 리니어 레귤레이터 제품들에서는 지원하지 않았던 강력한 기능들을 제공한다. 즉, 40V, 2.1A 사양으로 전류 제한을 외부에서 설정할 수 있는 전류 모니터링 기능과 열 제한 온도를 외부에서 제어할 수 있는 온도 모니터링 기능을 포함하고 있다.

또한, 이 디바이스는 프로그래머블 파워굿 상태 플래그, 케이블 드롭 보상 기능도 제공하며, 병렬 동작도 용이하다. LT308x LDO 제품군의 전류 레퍼런스는 출력 전압에 관계 없이 레귤레이션을 제공한다.

LT3086은 1.4V~40V의 입력 전압 범위가 특징이다. 1개의 저항으로 출력 전압을 0.4V~32V까지 프로그램 할 수 있으며, 드롭아웃 전압은 2.1A에서 330mV에 불과하다. LT3086은 출력 전압에 관계없이 0.1%의 라인 및 부하 레귤레이션을 달성한다.

트리밍된 정밀 50µA 전류 레퍼런스는 ±1%로 정확해 전체 라인과 부하, 온도에 대해 ±2% 이하의 출력 전압 정밀도를 제공한다. 이 디바이스의 단위 이득 전압 팔로워 아키텍처 덕분에 출력 전압 레귤레이션, 대역폭, 과도 응답 및 잡음(40µVRMS)은 출력 전압에 관계 없이 유지된다.

LT3086은 독창적인 내부 회로를 채택하고 있기 때문에, 더 큰 부하 전류와 열 확산을 위해 여러 개의 LT3086을 병렬 연결해야 할 때 별도의 외부 밸러스트 저항을 사용할 필요가 없다. 프로그래머블 케이블 드롭 보상은 부하에 대한 라인 드롭으로 인해 발생한 레귤레이션 오류를 없애준다.

프로그래머블 스레숄드를 지원하는 파워굿 상태 표시 플래그 외에, 출력 전류 및 온도 모니터링 기능은 시스템 모니터링 및 진단/디버그 기능을 제공한다. 내부 오류 회로는 폴드백(foldback) 시 열 셧다운 및 전류 제한을 포함한다. 열 제한과 전류 제한은 외부적으로 프로그래밍이 가능하다. 신제품의 역-배터리 및 역-전류 보호 기능은 최종 설계의 견고성을 더욱 높여준다.
