텍트로닉스가 올해 APEC2016 쇼에서 선보인 IsoVu 측정 시스템을 공급 개시했다고 발표했다.

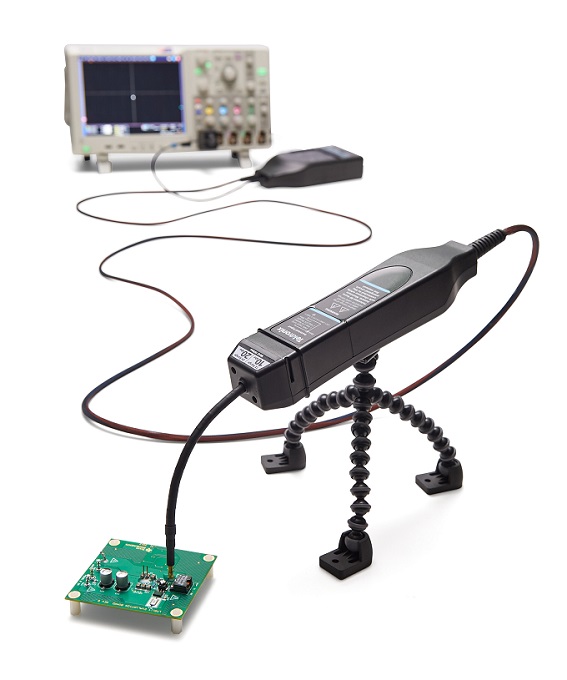

텍트로닉스에 따르면, IsoVu 플랫폼은 전기 광학 센서를 사용해 입력 신호를 광학 변조로 변환, 테스트 대상 디바이스를 텍트로닉스 오실로스코프에서 전기적으로 격리한다. 이 시스템은 네 개의 개별 레이저, 광학 센서, 다섯 개의 광섬유로 구성되며 정교한 피드백 및 제어 기술을 포함하고 있다. 테스트 포인트에 연결되는 센서 헤드는 완전하게 전기적으로 격리돼 있으며, 광섬유를 통해 전원을 공급받는다. 혁신적인 이 기술에 대해 10개의 특허 신청이 제출된 상태다.

텍트로닉스가 강조하는 이 기술의 특장점은 GaN 및 SiC 기술에 관련된 파워 디바이스 작업을 하는 설계자 등에 유용하며, 탁월한 공통 모드 제거로 이전에는 공통 모드 노이즈에 가려져 있던 신호를 처음으로 볼 수 있다는 점이다.

텍트로닉스는 또한 IsoVu는 최대 100MHz에서 1,000,000:1(120dB)의 공통 모드 제거비(CMRR), 1GHz에서는 10,000:1(80 dB)의 CMRR 성능을 제공한다. 100MHz에서 작동하는 경쟁 솔루션이 대략 20dB의 CMRR 성능을 가진 것과 비교하면 IsoVu가 100,000배 더 뛰어난 것이라고 설명하고 있다.

텍트로닉스 타임 도메인 사업부 총괄책임자인 크리스 위트 (Chris Witt)는 “우리가 APEC 통해 방문한 설계 엔지니어들로부터 받은 피드백은 굉장히 긍정적이었다. 많은 설계자들이 설계를 위한 새로운 시야가 너무나 필요했고, IsoVu가 이를 가능하게 만들었다. 현재 시장에는 높은 대역폭, 2000V의 공통 모드 전압 범위와 탁월한 공통 모드 제거 비율을 가진 IsoVu와 같은 측정 시스템은 존재하지 않는다”라고 IsoVu를 소개했다.

그는 “IsoVu를 사용하면 엔지니어가 DC에서 1GHz까지 2000V 의 대단히 큰 공통 모드 전압이 있는 상태에서도 5mV에서 50 V까지 매우 작은 차동 신호까지 정밀하게 측정할 수 있다. IsoVu는 대역폭에 따라 공통 모드 전압 성능이 떨어지지 않는 최초의 프로빙 시스템이다”라고 강조했다.

IsoVu 기술은 6가지 모델의 TIVM 시리즈 격리 측정 시스템으로 제공되며, 대역폭 구성은 200MHz, 500MHz와 1GHz가 있고 광섬유 케이블은 3m 또는 10m로 제공된다. 10m 케이블 옵션을 선택해도 3m 옵션과 동일한 성능 사양을 발휘하므로, 사용자는 테스트 대상 디바이스의 간섭 및 복사 방출 환경에서 테스트 시스템을 멀리 위치시키는 것이 가능하다. 이 옵션을 사용할 경우 IsoVu는 원격 테스팅이나 EMI 검증 애플리케이션에 적절하게 활용할 수 있다.

텍트로닉스에 따르면, 이 광학적 절연 측정 시스템의 가격은 최저 1600만원대에서 시작한다.

김진희 기자 (eled@hellot.net)
