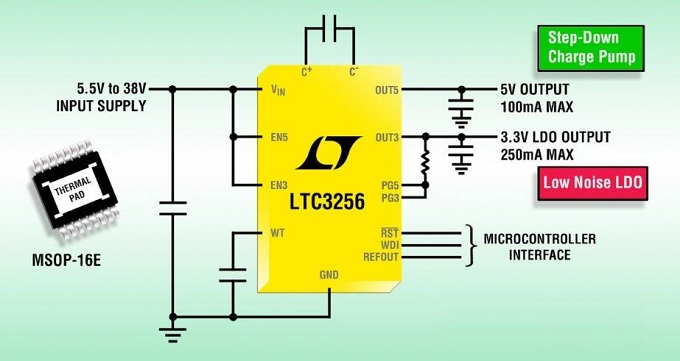

리니어 테크놀로지 코리아는 고집적, 고전압, 저잡음 듀얼 출력 전원공급장치(LTC3256)를 출시했다. 이 제품은 단일 양극 입력에서 인덕터 없이도 고효율로 5V와 3.3V 스텝다운 공급 전압을 제공한다.

이 디바이스는 5.5V~38V에 이르는 폭넓은 입력전압 범위가 특징이며, 독립적으로 이네이블 가능한 듀얼 출력을 포함하고 있다. 5V 100mA 및 250mA 3.3V LDO(Low-dropout) 레귤레이터로, 총 최대 출력 전류는 350mA이다. 이러한 레귤레이터 조합은 듀얼 LDO 솔루션에 비해 전력 소모가 훨씬 낮다. 예를 들어, 12V 입력에서 두개의 출력에 최대 부하 조건인 경우 LTC3256을 이용하면 전력 소모는 2W 이상 감소되므로 발열과 입력 전류를 대폭 줄일 수 있다.

LTC3256은 ISO26262 진단 범위(Diagnostic Coverage)를 위해 설계됐으며, 수많은 안전 및 시스템 모니터링 특성을 지원한다. 이 디바이스는 자동차용 ECU/CAN 트랜시버 전원, 산업용 및 텔레콤 하우스키핑 전원, 12V를 5V 및 3.3V로 변환하는 범용 저전압 변환과 같이 고전압 입력으로부터 저잡음, 낮은 전력레일을 요구하는 다양한 애플리케이션에 적합하다.

이 제품은 대부분의 경우 2 :1 모드로 차지 펌프를 구동해 효율을 극대화하고, 필요한 경우 1 :1 모드로 자동 전환해 VIN과 부하 조건에 일치시킨다. 제어된 입력 전류와 소프트 스위칭은 유도 및 방사 EMI를 최소화한다.

또한 이 디바이스는 두 개의 레귤레이트된(부하가 없는) 출력 조건에서 불과 20μA의 낮은 대기 전류(Quiescent Current)를 제공하며, 셧다운 시의 대기 전류는 0.5μA이다. 통합된 워치독 타이머와 독립적인 파워굿(Power Good) 출력, 그리고 리셋 입력은 신뢰성 높은 시스템 작동과 오류 감지 기능을 보장한다. REFOUT 핀의 1.1V 레퍼런스 전압 출력은 안전성이 중요한 애플리케이션을 위해 시스템이 자가 진단 테스트를 실행할 수 있도록 한다. 또한 LTC3256은 과전류로 인한 오류 보호, 과열 보호, 38V 과도 입력에 대한 내성 등을 포함해 추가적인 안전 기능들도 갖추고 있다.
