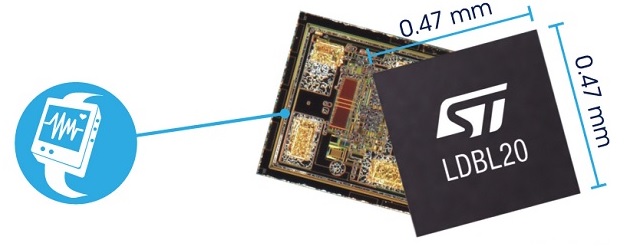

ST마이크로일렉트로닉스(이하 ST)가 0.47 x 0.47 x 0.2mm 칩스케일 패키지의 초소형 200mA LDO(Low-Dropout) 레귤레이터 'LDBL20'을 출시했다. 이 제품은 웨어러블 및 휴대형 기기를 비롯해 다기능 커넥티드 스마트 카드와 같은 유연한 전자 제품을 타깃으로 만들어졌다.

ST는 기존 플립-칩 솔더 범프(solder bump)의 직경 때문에 한계가 있었던 최소 I/O 면적 및 높이 문제를 해결, 소형 풋프린트 및 낮은 탑재 높이를 구현했다.

LDBL20은 ST의 소형 LDO 제품군에 포함되는 제품으로, 이 제품군에는 2 x 2mm DFN부터 0.69 x 0.69mm의 CSP의 300mA 출력 디바이스가 포함된다.

ST는 LDBL20의 강점으로 크기만 작은 것이 아니라 성능도 내세우고 있다. 회사 관계자는 "200mA 출력은 타 제조사의 더 큰 디바이스와 견줄 수 있는 강력한 성능이다. 입력 전압은 15V에서 5.5V까지이며, 평균 200mV의 드롭아웃을 제공한다. 또한 100Hz에서 80dB, 100kHz에서 50dB의 PSRR 성능을 갖추고 있어 넓은 주파수 범위에서의 필터링을 간소화할 수 있고, 이를 통해 배터리로 동작하는 애플리케이션의 저전력 회로에 안정적인 레일을 제공한다. 대기 전류(Quiescent Current)는 부하가 없는 상태에서 20µA, 풀-부하 상태에서 100µA, 대기모드에서는 0.3µA에 불과해 모든 동작 조건에서 효율을 극대화할 수 있다"고 설명했다.

그는 "0.8V에서 최고 5.0V까지 50mV로 증분되는 출력 전압이 다양하며 필요에 따라 구매가 가능하다. 또한 LDBL20의 내장된 기능도 이용할 수 있다. 로직으로 제어되는 전자식 셧다운, 내부 소프트-스타트(Soft-Start) 기능을 비롯해 필요한 경우 액티브 출력-전압 방전 등이 지원된다"고 덧붙였다.

LDBL20을 위한 평가 보드인 STEVAL-ISB034V1도 구매가 가능하며, 이는 피트니스 및 혈압 측정기, 혈당 측정기, 보청기, 웨어러블 센서, 스마트 헤드폰, 휴대용 오디오 기기, 스마트 플러그, 스마트 시계, 스마트 카드와 같은 다양한 제품의 디자인 구현에 활용할 수 있다.

김진희 기자 (eled@hellot.net)
