EDA(전자설계 자동화) 소프트웨어 전문 개발 회사인 폴리오그는 인터페이스 기술을 기반으로 PCB 설계 툴에서 설계된 데이터를 읽어 들여 회로 설계 데이터를 쉽고 정확하게 분석(검증, 해석)한다. 또한 데이터 출력 등의 기능을 자체 개발해 공급하고 있다.

폴리오그는 오토모티브 테크놀로지 엑스포 2016에 참가해 첨단 기술을 선보였다. 또한 8월11일에 전시회 부대행사로 개최되는 ‘커넥티드카 및 차량용 디스플레이 신기술 적용 세미나’에서 허선회 대표가 ‘자동차 전장 회로 품질 향상을 위한 PCB 해석 및 검증 자동화 기술 동향’이라는 주제로 강연을 진행했다.

폴리오그의 대표 제품인 PollEx 제품군은 각종 전자캐드 데이터를 읽어 빠른 디자인 리뷰를 가능하게 하는 ▲PollEx PCB, Logic, CAM, ▲회로도-PCB-BOM 데이터의 3점 정합을 위한 자동 비교 툴 CP(Cross Probe), ▲PCB 설계 자동 검증 툴인 DFM, DFA, DFE, ▲PCB 설계 해석 툴인 SI, PI, Thermal, ▲매뉴팩처링(Manufacturing) 옵션 등으로 구성되어 있다.

그중에서도 ‘PollEx PCB’는 설계 검토 툴의 기초가 되는 전자회로 설계 데이터 뷰어다. 전 세계적으로 유통되는 대부분의 전자 캐드로 만든 디자인 파일을 읽어 들인다. 뷰어가 가져야 할 기본 요건인 정확성, 직관성, 쉬운 사용법, 범용성, 합리적 가격 등 다섯 가지 장점을 모두 갖춘 설계 데이터 뷰어라고 할 수 있다.

PollEx PCB를 기본 플랫폼으로 DFM/DFE/DFA라는 세 개의 다른 제품을 통해 설계 검토가 미리 이루어지도록 유도한다. 아무리 좋은 설계 테크닉을 갖춘 엔지니어라도 실수를 하게 마련인데, PollEx Toolset에서는 이러한 실수가 반복되거나 다른 프로세스로 문제가 넘어가는 것을 사전에 차단해 준다. 그리고 검토는 검증으로 완성된다. 문제가 발생한 설계 파일은 자동으로 문제를 수정할 수 있도록 문서화되어 엔지니어들과 공유된다.

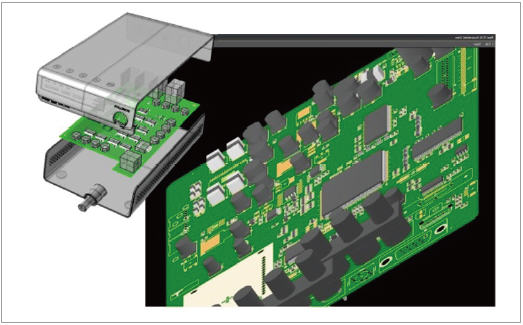

▲ Real 3D PCB 및 기구 정합

또한 PollEx Thermal은 사용하기 쉬운 보드 레벨의 유한 요소 온도 분석 프로그램으로, UPMS(통합 부품관리 시스템) 라이브러리에서 발열 부품에 대한 정보를 얻거나 PCB에 배치된 부품들에 대한 개별적인 속성값 입력을 통해 운용된다. PollEx Thermal은 PollEx PCB를 기반으로 운영되는 모듈로, EDA 벤더들의 다양한 디자인 파일 포맷을 지원하며, 시스템 레벨의 여러 가지 온도 분석 프로그램 파일 포맷으로 PCB Thermal 결과를 출력할 수 있다.

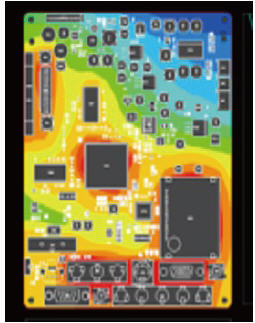

▲PollEx Thermal 분석 분포도
