리니어 테크놀로지는 8개의 개별적인 LED 또는 LED 세그먼트에 대한 독립적인 디밍 및 진단 기능을 실현시키는 LED 바이패스 스위칭 디바이스(LT3965)를 출시했다.

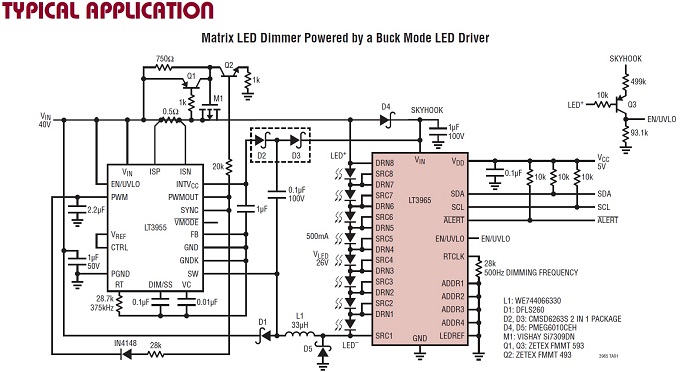

LT3965는 전류 소스로 구성되는 LED 드라이버 회로와 함께 동작한다. 이 제품은 8개의 개별적인 제어형 플로팅 17V/330mΩ NMOS 스위치를 제공한다. 스트링 내에 있는 개별적인 LED들은 내장된 전력 스위치 및 통합 I2C 시리얼 인터페이스를 사용하여, 켜지거나 꺼질 수 있으며, 또는 LED 매트릭스 내에서 독자적인 패턴을 제공하기 위해 PWM(Pulse Width Modulation) 디밍 기능을 수행할 수 있다.

일반적인 애플리케이션 용도로 자동차 매트릭스 LED 헤드라이트, 산업 조명 및 대형 LED 디스플레이 조명이 포함된다. I2C 시리얼 인터페이스는 디밍 상태들 사이에서 11비트 해상도 페이드 변환(Fade Transition) 기능의 유무와 관계없이 256:1 디밍 비율로 디지털 프로그램을 실현시킨다. 각 스위치는 단일 LED 또는 최고 16V의 직렬로 연결된 LED를 제어하고 모니터할 수 있다.

이 제품은 클록 제너레이터를 내장하고 있으며 PWM 디밍을 위해 외부 클록 소스를 지원하기도 한다. 또한 LT3965의 각 채널은 개방 LED와 단락 LED 오류 리포트 및 보호 기능 모두를 제공한다.

LT3965EFE는 열 성능이 강화된 28핀 TSSOP 패키지로 제공된다. 산업용 온도 버전인 LT3965IFE는 -40℃~125℃ 동작 정션 온도 범위에서 동작하도록 테스트되어 보장된다.
