상민이엔지는 배관 내부에 인서트 타입 히터를 통해 직접 용수를 가열함으로써 최소한의 에너지로 동파를 방지하고 화재위험을 줄인 동파방지전문 기업이다. 보유기술 관련 특허등록 3건, 출원 4건을 보유 중이며, 해외시장 공략을 위해 PCT를 출원 중이다.

기존 동파방지 방법인 발열선의 경우 배관외부에 시공된다. 이는 실제 동결되는 유체에 열의 전달이 아닌 외부(배관, 보온재, 상온)에 열이 전달되고 간접적으로 에너지가 전달되어 실제 목적보다 소실되는 에너지가 많다.

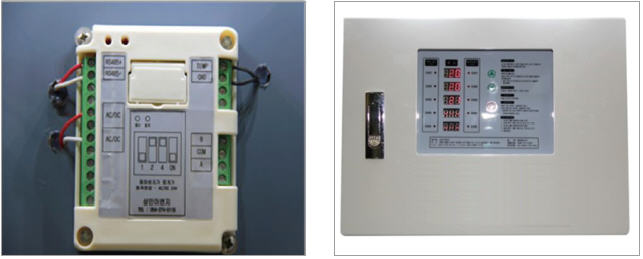

상민이엔지의 기술은 이 단점을 개선한 기술로 배관 내부에 삽입되는 히터와 온도센서로 인하여 실제 배관 내 유체의 온도를 측정하여 목적 온도에 따른 열을 직접전달 함으로 에너지 효율을 높인 기술이다. 또한 트랙킹 현상에 의한 화재를 방지하기 위하여 메탈하우징 방폭 타입으로 제작, 고장 시 부분만 교체 가능토록 하여 보수의 효율성을 제고했다.

시스템 작동원리를 살펴보면, 카트리지 온도측정 및 카트리지 히터 방식 배관 내의 수온을 측정하여 세팅된 온도 아래에서 배관 내에 삽입된 카트리지 히터를 작동하여 세팅된 온도까지 배관 내 용수를 직 가열함으로 에너지 손실이 적다.

동파방지 기술인 FPS는 동파방지(Freeze Protection) 기술은 설비 내부에 삽입된 온도 센서와 이를 감시하여 온도 설정치 이하일 때 설비 내부에 설치된 cartridge heat를 작동하여 용수를 직접 가열해 일정한 온도를 유지 시켜 시스템의 안정적 운영과 안전사고 예방을 목표로 하는 동파 방지 시스템이다.
