7μA에 불과한 대기 전류 제공

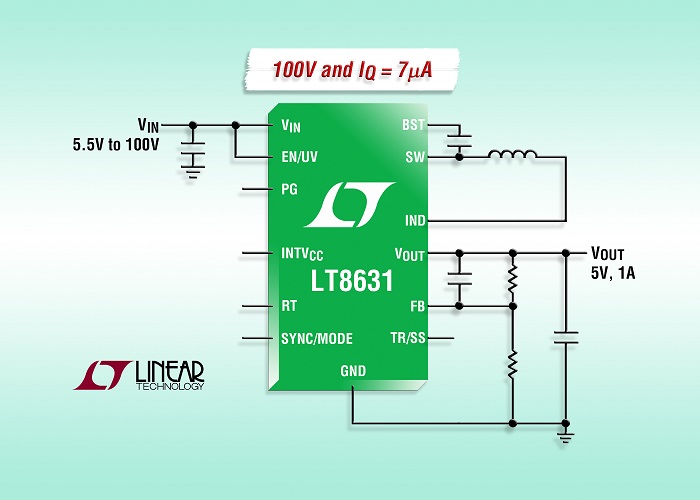

리니어 테크놀로지 코리아가 1A, 100V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터(LT8631)를 출시했다.

동기식 정류는 90%로 높은 효율을 제공하면서 버스트 모드(Burst Mode) 동작은 무부하 대기 조건에서 대기 전류를 7μA 이하로 유지시킨다. 이 제품의 3V～100V 입력 전압 범위는 48V 자동차 시스템, 듀얼 배터리 운송수단, 산업 및 36V ~ 72V 통신 애플리케이션에 이상적이다. 내장된 고효율 스위치는 최고 1A의 연속 출력 전류 및 0.8V까지의 낮은 출력 전압을 제공한다.

LT8631의 버스트 모드는 극히 낮은 대기 전류로 동작해, 배터리 동작 수명을 연장해야하는 자동차 “올웨이즈온(always-on)” 시스템 등에 매우 적합하다. 최소 드롭아웃 전압을 유지하고, 최고 99%의 듀티 사이클로 동작하도록 설계됐기 때문이다. 또한 효율성과 외장부품 크기 간의 최적화를 위해, 저항으로 프로그램이 가능한 100kHz ~ 1MHz 주파수 범위와 동기화 성능을 갖췄다.

LT8631의 20핀 TSSOP 패키지는 고전압 핀 공간을 지니고 있어, 고전압 애플리케이션에 적합하며 열 성능이 효율적인 풋프린트(footprint)를 지원한다.

LT8631은 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로가 단일 다이에 통합된 상하단 고효율 전력 스위치가 내장돼 있다. 낮은 리플(ripple) 버스트 모드 동작은 낮은 출력 전류일 때 고효율을 유지하면서 출력 리플을 10mVp-p. 미만으로 유지한다.

LT8631의 전류 모드 토폴로지는 빠른 과도(過渡) 응답과 뛰어난 루프 안정화를 실현시킨다. 이외에 견고한 단락 회로 보호 기능, 파워 굿 플래그(power-good-flag), 출력 전압 트랙킹 및 열 보호 기능을 포함한다.
