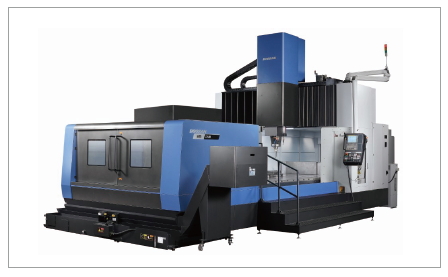

▲ BM 2740M

BM 2740M는 고성능 스핀들과 고속 공구 교환장치를 통한 높은 생산성을 구현하는 대형 문형 금형 머시닝센터이다. 빌트인 스핀들 적용을 통해 진동과 소음을 최소화했고, 293mm 돌출된 롱 노즈를 적용한 스핀들은 딥 포켓 금형가공에 탁월하게 설계됐다. 스핀들과 공구의 견고한 고정으로 공구의 강성이 증대됐으며, 2면 구속에 따라 절삭시 진동 감소로 공구 수명 및 가공 표면조도를 향상시켰다.

또한 오랜 시간 작동에도 높은 정도를 유지하기 위해 리니어 스케일을 전축 표준으로 적용했으며, 이송계 열변위를 안정적으로 제어하기 위해 볼스크류 지지 베어링 및 너트에 쿨링 시스템을 적용했다. 고속 공구교환이 가능한 CAM 타입의 공구교환장치를 표준으로 채택하여 높은 생산성을 실현하며, 테이블은 대형 3열 롤러 타입의 LM 가이드웨이를 적용하여 가공 안정도를 보장한다.

스핀들/구조물 열변위 보정 변위량 최소화를 위해 다수의 열변위 센서를 장착하여 고정밀을 실현했다. 사용자의 작업 환경에 맞는 다양한 옵션을 선택하여 적용할 수 있으며, 고품질 금형가공 실현을 위해 고속/고정도 윤곽제어, 공구 모니터링, 최적 피드 제어 솔루션을 제공한다.

초고속 갠트리 구조의 5축 머시닝센터 FM 200/5AX linear

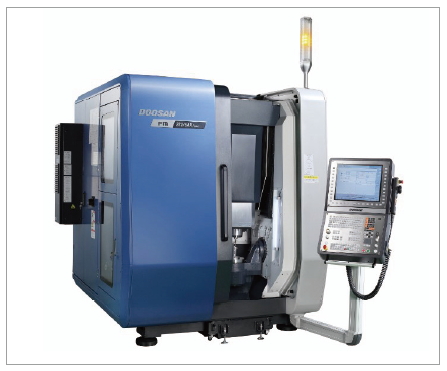

▲ FM 200/5AX linear

리니어 모터를 장착한 초고속 고정밀 5축 머시닝 센터인 FM 200/5AX linear 장비는 두산의 하이엔드 기술력을 어필하기에 안성맞춤인 제품이다.

직선 축에 리니어 모터를 장착하여 초고속 이송능력 및 신뢰성을 확보하였고, 진동 감쇠능력 및 열적 안정성이 우수한 미네랄 캐스팅 소재를 적용하여 가공 시 절대적인 안정성을 제공한다. Direct drive 모터를 적용하여 고속 회전 및 고가감속 실현이 가능하고, Motor의 발열 억제를 위한 Water cooling 기술을 적용했는데, 이는 온도에 민감한 난성형 재료들에 대한 대응력이 필요한 하이엔드 가공에서 가장 중요한 항목이다.

또한 국내 동급 장비 중 최고 회전수인 40000r/min을 구현하는 스핀들을 장착하여 생산성이 뛰어나고, 레이저 공구 길이 측정장치를 표준으로 장착하여 초고속 회전 시에도 높은 정밀성을 구현하며 주축의 진동이 작아 안정감이 우수하다.
