초미세 와이어 및 초정삭 가공전원 탑재 PA ADVANCE Series

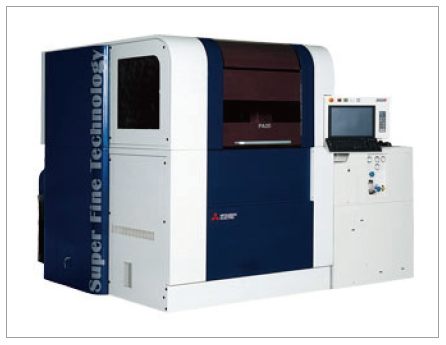

▲ PA ADVANCE Series

PA ADVANCE 시리즈는 초미세 와이어 및 초정삭 가공전원을 탑재하여 초정밀 가공을 실현하는 와이어 방전가공기이다. 기계 본체는 열절연 풀캐빈 구조로 실온 변동을 차단하며, 온도를 일정화하는 기계 구조체 수랭 서멀 버스터 시스템을 채용했다. ±0.3℃의 온도 제어를 실현하는 인버터 제어 가공액 온도제어장치도 채택했다.

TS 컨트롤에 의해 풀 클로즈드 절대값 텐션 제어를 하여 안정된 와이어 텐션계를 실현한다. TS 컨트롤은 와이어 텐션에 외란이 가해져도 풀 클로즈로 텐션의 절대값을 제어하고 있기 때문에 텐션 변동을 최소로 억제하는 동시에 변동 시간도 짧아 안정된 가공을 실현할 수 있다. 대형 워크에도 대응하는 고강성 테이블 고정 구조로 되어 있으며, CAE 해석에 의한 최적 구조체 형상과 고강성 주물 소재를 채용했다. 형상·피치 가공 정도 ±2μm를 보증하며, 스트로크 전역에서 초고정도 피치가공을 실현한다. 또한 초고정도 가공 PA 시리즈에 ADVANCE 제어장치를 탑재했으며, 작업자 친화적인 작업성·조작성을 철저하게 추구했다.

종래대비 최대 1.6배 가공 속도 향상 EA-VA Series

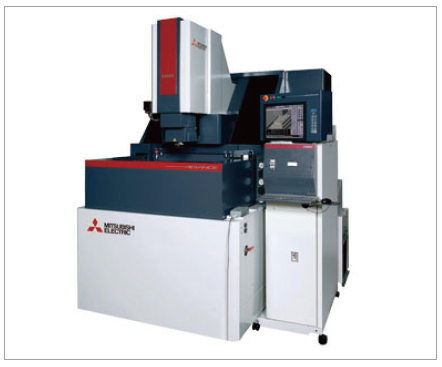

▲ EA-VA Series

EA-VA 시리즈는 15인치 액정, 터치패널로 우수한 화면 조작성을 실현하는 형조 방전가공기이다. 형상에 맞춘 최적 가공 조건을 작성하며, 게이트, 나사, 헬리컬 등 프로그래밍이 어려운 가공도 서포트한다. 고속 FP-V 전원 탑재로 가공 속도를 대폭 향상시켰으며, 초경가공용 회로를 표준 장비했다. 초경재도 고속 저모소로 가공이 가능하며, 전원 절감으로 러닝코스트가 절감된다.

또한 가공 안정화 점프 제어 SS 점프4에 의해 고속 점프를 실현하며, 점프 동작의 최적 스무딩 처리와 속도·가속도 제어의 최적화에 의해 Z축 가공에서 고속 점프를 실현한다. 가공 상태에 따라 최적의 조건으로 자동 조정되며, 그라파이트 전극에서 가공 성능이 향상된다. 열차단 캐빈 구조를 채용했으며, 열변위 보정 기능에 의해 온도 변화에 따른 열변위를 절감했다. 수동 세정 기능에 의해 가공조 내의 세정도 용이하고, 기계 후방에 메인티넌스 공간을 집약하여 작업성을 향상시켰다.

김정아 기자 (prmoed@hellot.net)
