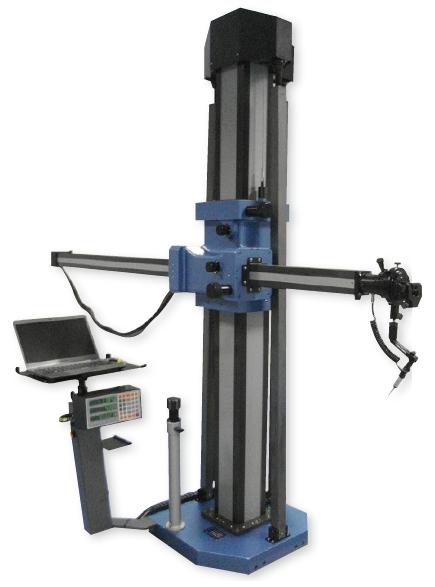

▲ K-System

K-System은 사각 타입의 칼럼과 암으로 제작되어 보다 안정적인 정밀도를 유지할 수 있도록 정밀 베어링을 사용하였고, 정도 유지 및 직진성과 이동성에 중점을 두어 견고하고 세련된 이미지로 제작되었다. 사용 용도로는 정밀 부품 측정, 대형 구조물 측정, 금긋기 작업이 가능하도록 했으며, 측정 관련 프로그램 및 일반 측정 카운터를 사용하여 품질 관련 데이터를 최적의 상태로 관리하도록 시스템 구성되었다.

‌구조 및 특징

‌정반에 가이드 홈(130mm)을 베어링이 좌우로 4부분을 지지하여 이송하는 방식으로 정도 유지 및 향상에 중점을 두었다.
‌Digital Display Unit는 직접 개발하여 현대자동차 금형부 등 많은 업체에 판매가 된 것으로, 작업자의 사용 위주의 기능으로 제작되어 있으므로 사용이 편리하다.
‌2〃-Position Scribing Head는 전, 후, 좌, 우, 전면부는 230도, 좌우부는 360도 회전이 가능하도록 제작되었다.
‌장비 본체는 장비 이송 시 작업의 효율을 위해 이송핸들의 높이를 500mm로 제작하여 장착했다.

‌사용 장점

‌측정기 본체는 볼베어링으로 움직여 이동이 용이하다
‌작업자의 피로도가 적다.
‌가동부가 콤팩트 하게 되어 있어서 비교적 가격이 저렴한 보급형이다.
‌정밀도가 좋아 제품 검사에 많이 사용된다.
‌구, 면, 원통, 홀과 같은 기본 형상 측정이 용이하다.

‌주요 사용처

‌자동차 제조 업체
‌중공업 관련
‌자동차 부품 (프레스, 지그. CF 등) 업체
