CRYSTA-Apex S 시리즈

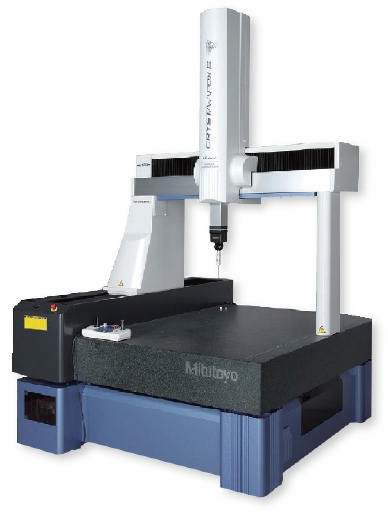

▲ CRYSTA-Apex S9106

‌1.7μm급 고정도

최대 허용 지시 오차 MPEE=(1.7+3L/1000)μm를 보증하는 고정밀도 3차원 측정기이다. 일반적으로 고정밀도로 불리는 MPEE=(2.5+4L/1000)μm 클래스의 3차원 측정기와 비교하면, 보증하고자 하는 정도가 ±0.02mm인 경우, 측정기는 보증하고자 하는 정도의 최저 1/5 이하의 정도 보증이 필요하므로 측정길이 375mm를 넘은 시점에서 측정기의 정도가 보증하고자 하는 1/5를 넘어 버린다. 그러나 CRYSTA-Apex S 시리즈는 766mm까지 측정기의 정도가 1/5 이하이다.

‌온도 보정 시스템

16~26℃의 환경 하에서 측정기 본체의 정도 보증을 가능하게 하는 온도 보정 시스템이 표준 탑재되어 있다. 이 시스템은 각 축 스케일에 장착된 온도센서와 측정물용 온도센서에 의해 온도를 감지해, 측정 결과를 20℃일 때의 값으로 환산해 출력하는 기능을 가지고 있다. 이 방식으로는 20℃ 이외의 온도 환경에서 측정 공간의 변형이 없는 것이 필요하다. CRYSTA-Apex S 시리즈는 온도 보정 시스템의 탑재를 상정한 설계가 이루어지고 있어 기존기에 스케일 보정만 있는 간이 보정 시스템과는 분명히 구별된다.

‌고속·고가속 측정

CRYSTA-Apex S 시리즈의 최대 구동 속도는 519mm/s, 최대 구동 가속도는 2309mm/s2이다. 일반적인 CNC 3차원 측정기와 비교해 보면, 이동을 시작하여 1초 후에는 이동거리에 약 100mm 차이가 생기는 것을 알 수 있다. 더구나 측정 속도도 최대 8mm/s로서 일반적인 CNC 3차원 측정기와 비교하면, 빠른 고속 측정이 가능해져 CRYSTA-Apex S 시리즈의 구동 속도, 구동 가속도와의 컴비네이션에 의해 총 측정 시간이 대폭으로 단축될 수 있다. 측정 개소가 증가하면 증가하는 만큼 이 차이는 커지고, 그것은 측정 코스트 차이가 되어 나타나게 된다.
