[부산국제기계대전] 대광금속 ㅣ 나사산 변형 기술을 이용한 풀림 방지 너트 선보여

URL복사

각종 볼트, 너트, 와셔, 리벳 및 기타 제작품을 취급하는 파스너 전문 제조 회사로 업계 경력 40여년이라는 전통이 있는 (주)대광금속은 재해 없는 환경, 품질 향상, 공정 개선을 위해 끊임없이 기술개발에 전념하고 있다.


대광금속에서 공급하는 V-LOCK 너트는, 풀리는 방향의 나사골에 상대 체결물(일반 볼트)의 나사산과 맞물리는 2개의 접선부로 가공된 형상으로 되어 있어, 진동 및 충격 발생 시 일반 볼트의 나사산과 V-LOCK 너트 골의 마찰력을 극대화시켜 풀림을 방지한다. 이 너트는 건축 재료나 기계부품 등을 고정하는 데 사용되며 건설, 조선, 산업기계, 전자, 철도, 자동차 등 모든 산업 분야에 적용되는 통상적인 너트와 적용 분야가 같다.

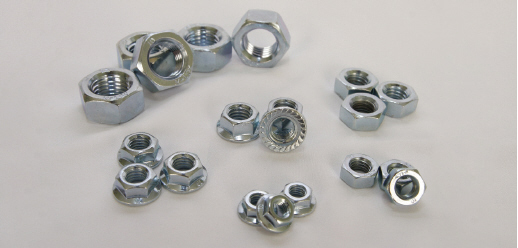

▲ V-LOCK 너트


기존 시장에 유통되고 있는 풀림방지 제품은 내부 스프링 삽입, 쐐기형 이중 너트 체결, 슬롯 생성, 자력, 특수 와셔, 고정제, 코팅 처리 등을 이용해 공정 및 추가 부속품이 요구되며 높은 단가로 특정 산업에만 사용되고 있다. 그러나 상대 체결물과 이중접점 체결을 유도하는 나사산이 형성된 V-LOCK 너트는 너트 단조품에 나사산을 형성시키는 가공공구(V- LOCK 탭)를 제외하고 일반 너트 제조공정과 같으며, 기존 풀림방지 제품과 달리 추가 공정이 요구되지 않는다. 따라서 저렴한 단가(국외 경쟁사 대비 최대 16배 저렴)로 가격 경쟁력이 우수하며, 성능은 미항공우주규격 NAS 3350(KS W ISO 7481)을 기반으로 한 진동테스트에서 지구상에 존재하지 않는 극한의 진동조건[Test level(p-p) 11.43mm, Acceleration peak 20.7G, Test frequency 30Hz, Duration 17min(30,000cycle)]을 통과했다. 너트의 높이, 대변, 내경 등 외형적인 형상은 일반 너트와 같으므로 기존에 사용하던 상대 체결물과 결합 가능하며, 타입(육각, 플랜지 등) 제한이 없고 철(Steel), 스테인리스 스틸(Stainless Steel) 재질뿐 아니라 엔지니어링 플라스틱(EP)과 용융도금을 한 V-LOCK 너트도 NAS 3350 테스트를 통과하여 풀림방지 성능이 검증되었다. 그리고 V-LOCK 너트 & 일반 볼트 체결은 내부 나사산 이중 접점의 영향으로 일반 너트 & 일반 볼트 체결 토크보다 적은 힘으로도 풀림방지 기능을 가진다. 최대의 효율을 지닌 재질 철, 규격 M10의 경우 450kgf·cm로 NAS3350 진동테스트를 통과하여 ISO898-1에 따른 기준 체결 토크보다 약 32% 절감된 힘으로도 풀림 방지 기능을 발휘한다.


고성능, 저렴한 단가, 우수한 작업 효율성을 보유한 V-LOCK 너트를 사용하는 업체에서는 가격·성능·품질 경쟁력을 갖출 수 있고, 볼트·너트 풀림 현상으로 발생하는 각종 안전사고를 예방할 수 있는 완성품 제작이 가능할 것으로 보인다.

현재 나사산 변형 기술을 접목한 M12 규격의 V-LOCK 볼트 시제품이 생산되어 NAS 3350 테스트를 통과함으로써 성능이 검증되었으며, 다른 규격은 개발이 진행되고 있다.
